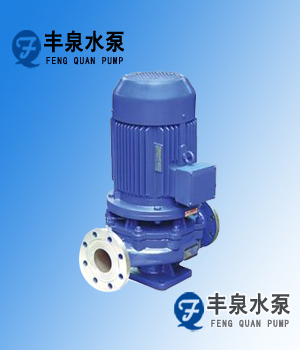

ISGB、IRGB、IHGB便拆立式管道离心泵 -产品简介
ISGB、IRGB型便拆式管道离心泵是在IS型泵、ISG型立式泵的基础上,一方面结合国外先进技术、另一方面根据本公司多年的生产经验和广大用户的宝贵经验,综合开发成功的一种结构新颖、技术领先其它同类产品的便拆立式离心泵。该系列产品经国家泵类产品检测中心镇江分中心检测认定:各项指标合格。该系列产品填补了国内空白,其综合性能达到国际同类产品现代先进水平。该系列产品严格按国际标准ISO2858进行设计制造。
该系列产品在整体上进行大胆突破设计,泵轴采用独立的支承体,解决了原ISG及ISW型泵加长轴靠电机轴承支承的不足之处,叶轮、泵体采用现代优秀水力模型设计制造,消除立式泵的轴向力及径向力,使泵轴处的轴承和电机轴承仅受微弱的轴向力及径向力,电机采用Y系列标准电机,整台泵采用便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮等易损件不方便的难题。
该系列泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等无可代替的优点,是替代ISG型立式泵、IS型离心泵、S型双吸泵等到常规离心泵的最理想产品。
ISGB、IRGB、IHGB便拆立式管道离心泵 -产品特点
1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%一60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外著名厂家立式泵媲美。
2、配用国内著名厂家生产的Y系列标准通用电机,运行平稳、噪音极低。
3、轴承采用国际著名品牌精密轴承,精度高、可靠性好、寿命长。
4、叶轮采用90年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。
5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。
6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷
ISGB、IRGB、IHGB便拆立式管道离心泵 -工作条件:
1、泵系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。
2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。
3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。
ISGB、IRGB、IHGB便拆立式管道离心泵-产品用途
1、ISGB、IRGB型泵用于采暖、卫生用水、冷冻水系统和灌溉装置中的无腐蚀的冷若冰霜水和热水。
2、IHGB、YGB型泵用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。
ISGB、IRGB、IHGB便拆立式管道离心泵-使用条件
1、介质温度:T=-20℃~+120℃;
2、环境温度:T≤40℃;环境湿度不超过95%
ISGB、IRGB、IHGB便拆立式管道离心泵-传动
通过电机联轴器,由电机驱动泵,从传动端看,泵为顺时针方向旋转。
ISGB、IRGB、IHGB便拆立式管道离心泵-材质
泵壳:铸铁、球墨铸铁、铸钢、不锈钢
轩轮:铸铁、铜合金、不锈钢
泵盖:铸铁、不锈钢
泵轴:45、不锈钢
ISGB、IRGB、IHGB便拆立式管道离心泵-安装说明
1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。
2、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保
证在额定扬程和流量范围内运行,增长水泵的使用寿命。
3、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象。
4、安装后拨动泵轴,叶轮不应有磨擦声或卡死现象, 否则应将泵拆开检查原因。
5、泵的安装方式分为硬性联接和柔性联接两种。

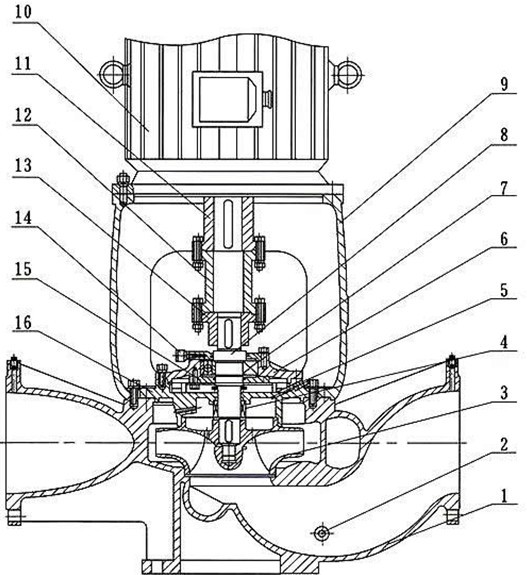

ISGB、IRGB、IHGB便拆立式管道离心泵-结构图
1 泵体 2 放水塞 3 叶轮 4 机械密封 5 放气阀 6 轴承体 7 轴承 8 泵轴 9 支架 10 电机 11 电机联轴器 12 中间联轴器 13 泵联轴器 14 油杯 15 轴承压盖 16 泵盖
ISGB、IRGB、IHGB立式管道离心泵-性能表:
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
15-80 |
15 |
1.1 |
0.3 |
8.5 |
26 |
2800 |
0.18 |
2.3 |
17 |
||||||||||||||||||||||||||||||||||||||||||||
20-110 |
20 |
1.8 |
0.5 |
16 |
25 |
2800 |
0.37 |
2.3 |
25 |
||||||||||||||||||||||||||||||||||||||||||||
20-160 |
20 |
1.8 |
0.5 |
33 |
19 |
2900 |
0.75 |
2.3 |
29 |
||||||||||||||||||||||||||||||||||||||||||||
25-110 |
25 |
2.8 |
0.78 |
16 |
34 |
2900 |
0.55 |
2.3 |
26 |
||||||||||||||||||||||||||||||||||||||||||||
25-125 |
25 |
2.8 |
0.78 |
20.6 |
28 |
2900 |
0.75 |
2.3 |
28 |
||||||||||||||||||||||||||||||||||||||||||||
25-125A |
25 |
2.5 |
0.69 |
17 |
35 |
2900 |
0.55 |
2.3 |
27 |
||||||||||||||||||||||||||||||||||||||||||||
25-160 |
25 |
2.8 |
0.78 |
33 |
24 |
2900 |
1.5 |
2.3 |
39 |
||||||||||||||||||||||||||||||||||||||||||||
25-160A |
25 |
2.6 |
0.12 |
29 |
31 |
2900 |
1.1 |
2.3 |
34 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
32-100(I) |
32 |
4.4 |
1.22 |
13.2 |
48 |
2900 |
0.75 |
2.0 |
32 |
||||||||||||||||||||||||||||||||||||||||||||
32-125 |
32 |
3.5 |
0.97 |
22 |
40 |
2900 |
0.75 |
2.3 |
28 |
||||||||||||||||||||||||||||||||||||||||||||
32-125A |
32 |
3.1 |
0.86 |
17.6 |
43 |
2900 |
0.55 |
2.3 |
28 |
||||||||||||||||||||||||||||||||||||||||||||
32-160(I) |
32 |
4.4 |
1.22 |
33.2 |
34 |
2900 |
2.2 |
2.0 |
47 |
||||||||||||||||||||||||||||||||||||||||||||
32-200(I) |
32 |
4.4 |
1.22 |
50.5 |
26 |
2900 |
4 |
2.0 |
43 |
||||||||||||||||||||||||||||||||||||||||||||
32-200A |
32 |
2.8 |
0.78 |
44.6 |
34 |
2900 |
2.2 |
2.0 |
74 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
40-100 |
40 |
4.4 |
1.22 |
13.2 |
48 |
2900 |
0.55 |
2.3 |
32 |
||||||||||||||||||||||||||||||||||||||||||||
40-100A |
40 |
3.9 |
1.08 |
10.6 |
52 |
2900 |
0.37 |
2.3 |
32 |
||||||||||||||||||||||||||||||||||||||||||||
40-125 |
40 |
4.4 |
1.22 |
21 |
41 |
2900 |
1.1 |
2.3 |
34 |
||||||||||||||||||||||||||||||||||||||||||||
40-125A |
40 |
3.9 |
1.08 |
17.6 |
40 |
2900 |
0.75 |
2.3 |
33 |
||||||||||||||||||||||||||||||||||||||||||||
40-160 |
40 |
4.4 |
1.22 |
33 |
35 |
2900 |
2.2 |
2.3 |
47 |
||||||||||||||||||||||||||||||||||||||||||||
40-160A |
40 |
4.1 |
1.14 |
29 |
34 |
2900 |
1.5 |
2.3 |
43 |
||||||||||||||||||||||||||||||||||||||||||||
40-160B |
40 |
3.8 |
1.06 |
25.5 |
34 |
2900 |
1.1 |
2.3 |
38 |
||||||||||||||||||||||||||||||||||||||||||||
40-200 |
40 |
4.4 |
1.22 |
51 |
26 |
2900 |
4 |
2.3 |
74 |
||||||||||||||||||||||||||||||||||||||||||||
40-200A |
40 |
4.1 |
1.14 |
45 |
26 |
2900 |
3 |
2.3 |
62 |
||||||||||||||||||||||||||||||||||||||||||||
40-200B |
40 |
3.7 |
1.03 |
38 |
29 |
2900 |
2.2 |
2.3 |
52 |
||||||||||||||||||||||||||||||||||||||||||||
40-250 |
40 |
4.4 |
1.22 |
82 |
24 |
2900 |
7.5 |
2.3 |
105 |
||||||||||||||||||||||||||||||||||||||||||||
40-250A |
40 |
4.1 |
1.14 |
72 |
24 |
2900 |
5.5 |
2.3 |
98 |
||||||||||||||||||||||||||||||||||||||||||||
40-250B |
40 |
3.8 |
1.06 |
61.5 |
23 |
2900 |
4 |
2.3 |
77 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
40-100(I) |
40 |
8.8 |
2.44 |
13.2 |
55 |
2900 |
1.1 |
2.3 |
34 |
||||||||||||||||||||||||||||||||||||||||||||
40-100(I)A |
40 |
8 |
2.22 |
10.6 |
60 |
2900 |
0.75 |
2.3 |
32 |
||||||||||||||||||||||||||||||||||||||||||||
40-125(I) |
40 |
8.8 |
2.44 |
21.2 |
49 |
2900 |
1.5 |
2.3 |
38 |
||||||||||||||||||||||||||||||||||||||||||||
40-125(I)A |
40 |
8 |
2.22 |
17 |
57 |
2900 |
1.1 |
2.3 |
33 |
||||||||||||||||||||||||||||||||||||||||||||
40-160(I) |
40 |
8.8 |
2.44 |
33 |
45 |
2900 |
3 |
2.3 |
56 |
||||||||||||||||||||||||||||||||||||||||||||
40-160(I)A |
40 |
8.2 |
2.28 |
29 |
44 |
2900 |
2.2 |
2.3 |
47 |
||||||||||||||||||||||||||||||||||||||||||||
40-160(I)B |
40 |
7.3 |
2.38 |
23 |
50 |
2900 |
1.5 |
2.3 |
43 |
||||||||||||||||||||||||||||||||||||||||||||
40-200(I) |
40 |
8.8 |
2.44 |
51.2 |
38 |
2900 |
5.5 |
2.3 |
85 |
||||||||||||||||||||||||||||||||||||||||||||
40-200(I)A |
40 |
8.3 |
2.31 |
45.0 |
37 |
2900 |
4 |
2.3 |
75 |
||||||||||||||||||||||||||||||||||||||||||||
40-200(I)B |
40 |
7.5 |
2.08 |
37 |
44 |
2900 |
3 |
2.3 |
63 |
||||||||||||||||||||||||||||||||||||||||||||
40-250(I) |
40 |
8.8 |
2.44 |
81.2 |
31 |
2900 |
11 |
2.3 |
145 |
||||||||||||||||||||||||||||||||||||||||||||
40-250(I)A |
40 |
8.2 |
2.28 |
71.0 |
38 |
2900 |
7.5 |
2.3 |
95 |
||||||||||||||||||||||||||||||||||||||||||||
40-250(I)B |
40 |
7.6 |
2.11 |
61.4 |
37 |
2900 |
7.5 |
2.3 |
94 |
||||||||||||||||||||||||||||||||||||||||||||
40-250(I)C |
40 |
7.1 |
1.97 |
53.2 |
36 |
2900 |
5.5 |
2.3 |
88 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
50-100 |
50 |
8.8 |
2.44 |
13.6 |
55 |
2900 |
1.1 |
2.3 |
36 |
||||||||||||||||||||||||||||||||||||||||||||
50-100A |
50 |
8 |
2.22 |
11 |
60 |
2900 |
0.75 |
2.3 |
35 |
||||||||||||||||||||||||||||||||||||||||||||
50-125 |
50 |
8.8 |
2.44 |
21.5 |
49 |
2900 |
1.5 |
2.3 |
43 |
||||||||||||||||||||||||||||||||||||||||||||
50-125A |
50 |
8 |
2.22 |
17 |
57 |
2900 |
1.1 |
2.3 |
38 |
||||||||||||||||||||||||||||||||||||||||||||
50-160 |
50 |
8.8 |
2.44 |
33 |
45 |
2900 |
3 |
2.3 |
59 |
||||||||||||||||||||||||||||||||||||||||||||
50-160A |
50 |
8.2 |
2.28 |
29 |
44 |
2900 |
2.2 |
2.3 |
51 |
||||||||||||||||||||||||||||||||||||||||||||
50-160B |
50 |
7.3 |
2.38 |
23 |
50 |
2900 |
1.5 |
2.3 |
47 |
||||||||||||||||||||||||||||||||||||||||||||
50-200 |
50 |
8.8 |
2.44 |
52 |
38 |
2900 |
5.5 |
2.3 |
101 |
||||||||||||||||||||||||||||||||||||||||||||
50-200A |
50 |
8.3 |
2.31 |
45.8 |
37 |
2900 |
4 |
2.3 |
80 |
||||||||||||||||||||||||||||||||||||||||||||
50-200B |
50 |
7.5 |
2.08 |
37 |
44 |
2900 |
3 |
2.3 |
68 |
||||||||||||||||||||||||||||||||||||||||||||
50-250 |
50 |
8.8 |
2.44 |
82 |
29 |
2900 |
11 |
2.3 |
160 |
||||||||||||||||||||||||||||||||||||||||||||
50-250A |
50 |
8.2 |
2.28 |
71.5 |
38 |
2900 |
7.5 |
2.3 |
115 |
||||||||||||||||||||||||||||||||||||||||||||
50-250B |
50 |
7.6 |
2.11 |
61.4 |
37 |
2900 |
7.5 |
2.3 |
114 |
||||||||||||||||||||||||||||||||||||||||||||
50-250C |
50 |
7.1 |
1.97 |
53.2 |
36 |
2900 |
5.5 |
2.3 |
108 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
50-100(I) |
50 |
17.5 |
4.86 |
13.7 |
67 |
2900 |
1.5 |
2.5 |
41 |
||||||||||||||||||||||||||||||||||||||||||||
50-100(I)A |
50 |
15.6 |
4.3 |
11 |
65 |
2900 |
1.1 |
2.5 |
36 |
||||||||||||||||||||||||||||||||||||||||||||
50-125(I) |
50 |
17.5 |
4.86 |
21.5 |
60 |
2900 |
3 |
2.5 |
56 |
||||||||||||||||||||||||||||||||||||||||||||
50-125(I)A |
50 |
15.6 |
4.33 |
17 |
58 |
2900 |
2.2 |
2.5 |
48 |
||||||||||||||||||||||||||||||||||||||||||||
50-160(I) |
50 |
17.5 |
4.68 |
34.4 |
54 |
2900 |
4 |
2.5 |
72 |
||||||||||||||||||||||||||||||||||||||||||||
50-160(I)A |
50 |
16.4 |
4.56 |
30 |
54 |
2900 |
4 |
2.5 |
71 |
||||||||||||||||||||||||||||||||||||||||||||
50-160(I)B |
50 |
15.0 |
4.17 |
26 |
58 |
2900 |
3 |
2.5 |
59 |
||||||||||||||||||||||||||||||||||||||||||||
50-200(I) |
50 |
17.5 |
4.86 |
52.7 |
49 |
2900 |
7.5 |
2.5 |
108 |
||||||||||||||||||||||||||||||||||||||||||||
50-200(I)A |
50 |
16.4 |
4.56 |
46.4 |
48 |
2900 |
7.5 |
2.5 |
107 |
||||||||||||||||||||||||||||||||||||||||||||
50-200(I)B |
50 |
15.2 |
4.22 |
40 |
55 |
2900 |
5.5 |
2.5 |
100 |
||||||||||||||||||||||||||||||||||||||||||||
50-250(I) |
50 |
17.5 |
4.86 |
82 |
39 |
2900 |
15 |
2.5 |
175 |
||||||||||||||||||||||||||||||||||||||||||||
50-250(I)A |
50 |
16.4 |
4.56 |
71.5 |
39 |
2900 |
11 |
2.5 |
165 |
||||||||||||||||||||||||||||||||||||||||||||
50-250(I)B |
50 |
15 |
4.17 |
61 |
38 |
2900 |
11 |
2.5 |
165 |
||||||||||||||||||||||||||||||||||||||||||||
50-315(I) |
50 |
17.5 |
4.86 |
128 |
30 |
2900 |
30 |
2.5 |
310 |
||||||||||||||||||||||||||||||||||||||||||||
50-315(I)A |
50 |
16.6 |
4.61 |
115 |
30 |
2900 |
22 |
2.5 |
245 |
||||||||||||||||||||||||||||||||||||||||||||
50-315(I)B |
50 |
15.7 |
4.36 |
103 |
39 |
2900 |
18.5 |
2.5 |
215 |
||||||||||||||||||||||||||||||||||||||||||||
50-315(I)C |
50 |
14.4 |
4.0 |
86 |
38 |
2900 |
15 |
2.5 |
195 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径
|
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
||||||||||||||||||||||||||||||||||||||||||||||
65-100 |
65 |
17.5 |
4.86 |
13.7 |
67 |
2900 |
1.5 |
2.5 |
46 |
||||||||||||||||||||||||||||||||||||||||||||
65-100A |
65 |
15.6 |
4.3 |
11 |
65 |
2900 |
1.1 |
2.5 |
41 |
||||||||||||||||||||||||||||||||||||||||||||
65-125 |
65 |
17.5 |
4.86 |
21.5 |
60 |
2900 |
3 |
2.5 |
58 |
||||||||||||||||||||||||||||||||||||||||||||
65-125A |
65 |
15.6 |
4.33 |
17 |
58 |
2900 |
2.2 |
2.5 |
49 |
||||||||||||||||||||||||||||||||||||||||||||
65-160 |
65 |
17.5 |
4.86 |
34.4 |
54 |
2900 |
4 |
2.5 |
75 |
||||||||||||||||||||||||||||||||||||||||||||
65-160A |
65 |
16.4 |
4.56 |
30 |
54 |
2900 |
4 |
2.5 |
75 |
||||||||||||||||||||||||||||||||||||||||||||
65-160B |
65 |
15.0 |
4.17 |
26 |
58 |
2900 |
3 |
2.5 |
63 |
||||||||||||||||||||||||||||||||||||||||||||
65-200 |
65 |
17.5 |
4.86 |
52.7 |
49 |
2900 |
7.5 |
2.5 |
107 |
||||||||||||||||||||||||||||||||||||||||||||
65-200A |
65 |
16.4 |
4.56 |
46.4 |
48 |
2900 |
7.5 |
2.5 |
107 |
||||||||||||||||||||||||||||||||||||||||||||
65-200B |
65 |
15.2 |
4.22 |
40 |
55 |
2900 |
5.5 |
2.5 |
100 |
||||||||||||||||||||||||||||||||||||||||||||
65-250 |
65 |
17.5 |
4.86 |
82 |
39 |
2900 |
15 |
2.5 |
180 |
||||||||||||||||||||||||||||||||||||||||||||
65-250A |
65 |
16.4 |
4.56 |
71.5 |
39 |
2900 |
11 |
2.5 |
170 |
||||||||||||||||||||||||||||||||||||||||||||
65-250B |
65 |
15 |
4.17 |
61 |
38 |
2900 |
11 |
2.5 |
170 |
||||||||||||||||||||||||||||||||||||||||||||
65-315 |
65 |
17.5 |
4.86 |
127 |
32 |
2900 |
30 |
2.5 |
320 |
||||||||||||||||||||||||||||||||||||||||||||
65-315A |
65 |
16.6 |
4.61 |
115 |
32 |
2900 |
22 |
2.5 |
255 |
||||||||||||||||||||||||||||||||||||||||||||
65-315B |
65 |
15.7 |
4.36 |
103 |
39 |
2900 |
18.5 |
2.5 |
225 |
||||||||||||||||||||||||||||||||||||||||||||
65-315C |
65 |
14.4 |
4.0 |
86 |
38 |
2900 |
15 |
2.5 |
205 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
65-100(I) |
65 |
35 |
9.72 |
13.8 |
67 |
2900 |
3 |
3.0 |
63 |
||||||||||||||||||||||||||||||||||||||||||||
65-100(I)A |
65 |
31.3 |
8.7 |
11 |
66 |
2900 |
2.2 |
3.0 |
53 |
||||||||||||||||||||||||||||||||||||||||||||
65-125(I) |
65 |
35 |
9.72 |
22 |
67 |
2900 |
5.5 |
3.0 |
99 |
||||||||||||||||||||||||||||||||||||||||||||
65-125(I)A |
65 |
31.3 |
8.7 |
17.5 |
66 |
2900 |
4 |
3.0 |
78 |
||||||||||||||||||||||||||||||||||||||||||||
65-160(I) |
65 |
35 |
9.72 |
35 |
63 |
2900 |
7.5 |
3.0 |
103 |
||||||||||||||||||||||||||||||||||||||||||||
65-160(I)A |
65 |
32.7 |
9.1 |
30.6 |
62 |
2900 |
7.5 |
3.0 |
103 |
||||||||||||||||||||||||||||||||||||||||||||
65-160(I)B |
65 |
30.3 |
8.4 |
26 |
69 |
2900 |
5.5 |
3.0 |
97 |
||||||||||||||||||||||||||||||||||||||||||||
65-200(I) |
65 |
35 |
9.72 |
53.5 |
55 |
2900 |
15 |
3.0 |
176 |
||||||||||||||||||||||||||||||||||||||||||||
65-200(I)A |
65 |
32.8 |
9.1 |
47 |
54 |
2900 |
11 |
3.0 |
166 |
||||||||||||||||||||||||||||||||||||||||||||
65-200(I)B |
65 |
30.5 |
8.5 |
40.6 |
65 |
2900 |
7.5 |
3.0 |
114 |
||||||||||||||||||||||||||||||||||||||||||||
65-250(I) |
65 |
35 |
9.72 |
83 |
52 |
2900 |
22 |
3.0 |
235 |
||||||||||||||||||||||||||||||||||||||||||||
65-250(I)A |
65 |
32.5 |
9.0 |
73 |
52 |
2900 |
18.5 |
3.0 |
205 |
||||||||||||||||||||||||||||||||||||||||||||
65-250(I)B |
65 |
30 |
8.3 |
62 |
58 |
2900 |
15 |
3.0 |
180 |
||||||||||||||||||||||||||||||||||||||||||||
65-315(I) |
65 |
35 |
9.72 |
128 |
44 |
2900 |
37 |
3.0 |
350 |
||||||||||||||||||||||||||||||||||||||||||||
65-315(I)A |
65 |
32.5 |
9.0 |
112.6 |
43 |
2900 |
30 |
3.0 |
335 |
||||||||||||||||||||||||||||||||||||||||||||
65-315(I)B |
65 |
31 |
8.6 |
102.5 |
53 |
2900 |
30 |
3.0 |
335 |
||||||||||||||||||||||||||||||||||||||||||||
65-315(I)C |
65 |
29 |
8.1 |
87 |
51 |
2900 |
22 |
3.0 |
270 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
80-100 |
80 |
35 |
9.72 |
13.8 |
67 |
2900 |
3 |
3.0 |
63 |
||||||||||||||||||||||||||||||||||||||||||||
80-100A |
80 |
31.3 |
8.7 |
11 |
66 |
2900 |
2.2 |
3.0 |
54 |
||||||||||||||||||||||||||||||||||||||||||||
80-125 |
80 |
35 |
9.72 |
22 |
67 |
2900 |
5.5 |
3.0 |
99 |
||||||||||||||||||||||||||||||||||||||||||||
80-125A |
80 |
31.3 |
8.7 |
17.5 |
66 |
2900 |
4 |
3.0 |
79 |
||||||||||||||||||||||||||||||||||||||||||||
80-160 |
80 |
35 |
9.72 |
35 |
63 |
2900 |
7.5 |
3.0 |
105 |
||||||||||||||||||||||||||||||||||||||||||||
80-160A |
80 |
32.7 |
9.1 |
30.6 |
62 |
2900 |
7.5 |
3.0 |
105 |
||||||||||||||||||||||||||||||||||||||||||||
80-160B |
80 |
30.3 |
8.4 |
26 |
69 |
2900 |
5.5 |
3.0 |
98 |
||||||||||||||||||||||||||||||||||||||||||||
80-200 |
80 |
35 |
9.72 |
53.5 |
55 |
2900 |
15 |
3.0 |
175 |
||||||||||||||||||||||||||||||||||||||||||||
80-200A |
80 |
32.8 |
9.1 |
47 |
54 |
2900 |
11 |
3.0 |
165 |
||||||||||||||||||||||||||||||||||||||||||||
80-200B |
80 |
30.5 |
8.5 |
40.6 |
65 |
2900 |
7.5 |
3.0 |
115 |
||||||||||||||||||||||||||||||||||||||||||||
80-250 |
80 |
35 |
9.72 |
83 |
52 |
2900 |
22 |
3.0 |
240 |
||||||||||||||||||||||||||||||||||||||||||||
80-250A |
80 |
32.5 |
9.0 |
73 |
52 |
2900 |
18.5 |
3.0 |
210 |
||||||||||||||||||||||||||||||||||||||||||||
80-250B |
80 |
30 |
8.3 |
62 |
58 |
2900 |
15 |
3.0 |
185 |
||||||||||||||||||||||||||||||||||||||||||||
80-315 |
80 |
35 |
9.72 |
128 |
43 |
2900 |
37 |
3.0 |
355 |
||||||||||||||||||||||||||||||||||||||||||||
80-315A |
80 |
32.5 |
9.0 |
112.6 |
43 |
2900 |
30 |
3.0 |
340 |
||||||||||||||||||||||||||||||||||||||||||||
80-315B |
80 |
31 |
8.6 |
102.5 |
53 |
2900 |
30 |
3.0 |
340 |
||||||||||||||||||||||||||||||||||||||||||||
80-315C |
80 |
29 |
8.1 |
98 |
51 |
2900 |
22 |
3.0 |
275 |
||||||||||||||||||||||||||||||||||||||||||||
80-350 |
80 |
35 |
9.72 |
146 |
55 |
2900 |
55 |
3.0 |
570 |
||||||||||||||||||||||||||||||||||||||||||||
80-350A |
80 |
31 |
8.6 |
138.4 |
65 |
2900 |
45 |
3.0 |
470 |
||||||||||||||||||||||||||||||||||||||||||||
80-350B |
80 |
29 |
8.1 |
131.4 |
63 |
2900 |
37 |
3.0 |
440 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
80-100(I) |
80 |
70 |
19.4 |
13.6 |
66 |
2900 |
5.5 |
4.5 |
108 |
||||||||||||||||||||||||||||||||||||||||||||
80-100(I)A |
80 |
62.6 |
17.4 |
11 |
64 |
2900 |
4 |
4.5 |
87 |
||||||||||||||||||||||||||||||||||||||||||||
80-125(I) |
80 |
70 |
19.4 |
23.5 |
70 |
2900 |
11 |
4.5 |
163 |
||||||||||||||||||||||||||||||||||||||||||||
80-125(I)A |
80 |
62.6 |
17.4 |
19 |
68 |
2900 |
7.5 |
4.5 |
113 |
||||||||||||||||||||||||||||||||||||||||||||
80-160(I) |
80 |
70 |
19.4 |
36.5 |
70 |
2900 |
15 |
4.5 |
184 |
||||||||||||||||||||||||||||||||||||||||||||
80-160(I)A |
80 |
65.4 |
18.2 |
32 |
68 |
2900 |
11 |
4.5 |
174 |
||||||||||||||||||||||||||||||||||||||||||||
80-160(I)B |
80 |
60.6 |
16.8 |
72 |
72 |
2900 |
11 |
4.5 |
174 |
||||||||||||||||||||||||||||||||||||||||||||
80-200(I) |
80 |
70 |
19.4 |
54 |
65 |
2900 |
22 |
4.0 |
251 |
||||||||||||||||||||||||||||||||||||||||||||
80-200(I)A |
80 |
65.4 |
18.2 |
47.5 |
64 |
2900 |
18.5 |
4.0 |
220 |
||||||||||||||||||||||||||||||||||||||||||||
80-200(I)B |
80 |
61 |
16.9 |
41 |
71 |
2900 |
15 |
4.0 |
198 |
||||||||||||||||||||||||||||||||||||||||||||
80-250(I) |
80 |
70 |
19.4 |
87 |
62 |
2900 |
37 |
4.0 |
330 |
||||||||||||||||||||||||||||||||||||||||||||
80-250(I)A |
80 |
65.4 |
18.2 |
76 |
61 |
2900 |
30 |
4.0 |
315 |
||||||||||||||||||||||||||||||||||||||||||||
80-250(I)B |
80 |
61 |
16.9 |
65 |
66 |
2900 |
30 |
4.0 |
315 |
||||||||||||||||||||||||||||||||||||||||||||
80-315(I) |
80 |
70 |
19.4 |
132 |
55 |
2900 |
75 |
4.0 |
675 |
||||||||||||||||||||||||||||||||||||||||||||
80-315(I)A |
80 |
66.5 |
18.5 |
119 |
55 |
2900 |
55 |
4.0 |
535 |
||||||||||||||||||||||||||||||||||||||||||||
80-315(I)B |
80 |
63 |
17.5 |
106.6 |
65 |
2900 |
45 |
4.0 |
420 |
||||||||||||||||||||||||||||||||||||||||||||
80-315(I)C |
80 |
58 |
16.1 |
90 |
63 |
2900 |
37 |
4.0 |
366 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
100-100 |
100 |
70 |
19.4 |
13.6 |
66 |
2900 |
5.5 |
4.5 |
113 |
||||||||||||||||||||||||||||||||||||||||||||
100-100A |
100 |
62.6 |
17.4 |
11 |
64 |
2900 |
4 |
4.5 |
91 |
||||||||||||||||||||||||||||||||||||||||||||
100-125 |
100 |
70 |
19.4 |
23.5 |
70 |
2900 |
11 |
4.5 |
169 |
||||||||||||||||||||||||||||||||||||||||||||
100-125A |
100 |
62.6 |
17.4 |
19 |
68 |
2900 |
7.5 |
4.5 |
118 |
||||||||||||||||||||||||||||||||||||||||||||
100-160 |
100 |
70 |
19.4 |
36.5 |
70 |
2900 |
15 |
4.5 |
191 |
||||||||||||||||||||||||||||||||||||||||||||
100-160A |
100 |
65.4 |
18.2 |
32 |
68 |
2900 |
11 |
4.5 |
181 |
||||||||||||||||||||||||||||||||||||||||||||
100-160B |
100 |
60.6 |
16.8 |
27 |
72 |
2900 |
11 |
4.5 |
181 |
||||||||||||||||||||||||||||||||||||||||||||
100-200 |
100 |
70 |
19.4 |
54 |
65 |
2900 |
22 |
4.0 |
245 |
||||||||||||||||||||||||||||||||||||||||||||
100-200A |
100 |
65.4 |
18.2 |
47.5 |
64 |
2900 |
18.5 |
4.0 |
215 |
||||||||||||||||||||||||||||||||||||||||||||
100-200B |
100 |
61 |
16.9 |
41 |
71 |
2900 |
15 |
4.0 |
193 |
||||||||||||||||||||||||||||||||||||||||||||
100-250 |
100 |
70 |
19.4 |
37 |
62 |
2900 |
37 |
4.0 |
345 |
||||||||||||||||||||||||||||||||||||||||||||
100-250A |
100 |
65.4 |
18.2 |
76 |
61 |
2900 |
30 |
4.0 |
330 |
||||||||||||||||||||||||||||||||||||||||||||
100-250B |
100 |
61 |
16.9 |
65 |
66 |
2900 |
30 |
4.0 |
330 |
||||||||||||||||||||||||||||||||||||||||||||
100-315 |
100 |
70 |
19.4 |
132 |
55 |
2900 |
75 |
4.0 |
689 |
||||||||||||||||||||||||||||||||||||||||||||
100-315A |
100 |
66.5 |
18.5 |
119 |
65 |
2900 |
55 |
4.0 |
549 |
||||||||||||||||||||||||||||||||||||||||||||
100-315B |
100 |
63 |
17.5 |
106.6 |
65 |
2900 |
45 |
4.0 |
439 |
||||||||||||||||||||||||||||||||||||||||||||
100-315C |
100 |
58 |
16.1 |
90 |
63 |
2900 |
37 |
4.0 |
385 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
100-100(I) |
100 |
96 |
26.7 |
14 |
64 |
2900 |
11 |
4.5 |
115 |
||||||||||||||||||||||||||||||||||||||||||||
100-125(I) |
100 |
96 |
26.7 |
24 |
62 |
2900 |
15 |
4.5 |
168 |
||||||||||||||||||||||||||||||||||||||||||||
100-125(I)A |
100 |
84 |
23.3 |
20 |
64 |
2900 |
11 |
4.5 |
168 |
||||||||||||||||||||||||||||||||||||||||||||
100-160(I) |
100 |
96 |
26.7 |
36 |
69 |
2900 |
22 |
5.6 |
210 |
||||||||||||||||||||||||||||||||||||||||||||
100-160(I)A |
100 |
84 |
23.3 |
32 |
66 |
2900 |
18.5 |
5.0 |
210 |
||||||||||||||||||||||||||||||||||||||||||||
100-200(I) |
100 |
96 |
26.7 |
53 |
69 |
2900 |
37 |
5.2 |
402 |
||||||||||||||||||||||||||||||||||||||||||||
100-200(I)A |
100 |
84 |
23.3 |
48 |
64 |
2900 |
30 |
4.5 |
395 |
||||||||||||||||||||||||||||||||||||||||||||
100-200(I)B |
100 |
60 |
16.7 |
43 |
72 |
2900 |
22 |
4.5 |
360 |
||||||||||||||||||||||||||||||||||||||||||||
100-250(I) |
100 |
96 |
26.7 |
83 |
65 |
2900 |
55 |
4.8 |
560 |
||||||||||||||||||||||||||||||||||||||||||||
100-250(I)A |
100 |
84 |
23.3 |
75 |
60 |
2900 |
45 |
4.5 |
420 |
||||||||||||||||||||||||||||||||||||||||||||
100-250(I)B |
100 |
60 |
16.7 |
68 |
70 |
2900 |
37 |
4.5 |
400 |
||||||||||||||||||||||||||||||||||||||||||||
100-350 |
100 |
60 |
16.7 |
153.6 |
72 |
2900 |
90 |
4.0 |
950 |
||||||||||||||||||||||||||||||||||||||||||||
100-350A |
100 |
61 |
16.9 |
145.6 |
75 |
2900 |
75 |
4.0 |
830 |
||||||||||||||||||||||||||||||||||||||||||||
100-350B |
100 |
58 |
16.1 |
138.6 |
75 |
2900 |
55 |
4.0 |
600 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
125-100 |
125 |
96 |
26.7 |
13 |
82 |
2900 |
11 |
4.0 |
180 |
||||||||||||||||||||||||||||||||||||||||||||
125-100A |
125 |
86 |
23.9 |
10.4 |
77 |
2900 |
7.5 |
4.0 |
125 |
||||||||||||||||||||||||||||||||||||||||||||
125-125 |
125 |
96 |
26.7 |
22.6 |
80 |
2900 |
15 |
4.0 |
220 |
||||||||||||||||||||||||||||||||||||||||||||
125-125A |
125 |
86 |
23.9 |
18 |
77 |
2900 |
11 |
4.0 |
210 |
||||||||||||||||||||||||||||||||||||||||||||
125-160 |
125 |
96 |
26.7 |
36 |
78 |
2900 |
22 |
4.0 |
265 |
||||||||||||||||||||||||||||||||||||||||||||
125-160A |
125 |
90 |
25 |
31.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
||||||||||||||||||||||||||||||||||||||||||||
125-160B |
125 |
83 |
21.7 |
27 |
73 |
2900 |
15 |
4.0 |
215 |
||||||||||||||||||||||||||||||||||||||||||||
125-200 |
125 |
96 |
26.7 |
55 |
77 |
2900 |
37 |
5.5 |
395 |
||||||||||||||||||||||||||||||||||||||||||||
125-200A |
125 |
90 |
25 |
48.4 |
76 |
2900 |
30 |
5.5 |
380 |
||||||||||||||||||||||||||||||||||||||||||||
125-200B |
125 |
83 |
21.7 |
41.3 |
75 |
2900 |
22 |
5.5 |
320 |
||||||||||||||||||||||||||||||||||||||||||||
125-250 |
125 |
96 |
26.7 |
87 |
75 |
2900 |
55 |
5.0 |
580 |
||||||||||||||||||||||||||||||||||||||||||||
125-250A |
125 |
90 |
25 |
76 |
74 |
2900 |
45 |
5.5 |
490 |
||||||||||||||||||||||||||||||||||||||||||||
125-250B |
125 |
83 |
21.7 |
65 |
73 |
2900 |
37 |
5.5 |
430 |
||||||||||||||||||||||||||||||||||||||||||||
125-315 |
125 |
96 |
26.7 |
133 |
70 |
2900 |
90 |
5.0 |
790 |
||||||||||||||||||||||||||||||||||||||||||||
125-315A |
125 |
90 |
25 |
117 |
70 |
2900 |
75 |
5.0 |
710 |
||||||||||||||||||||||||||||||||||||||||||||
125-315B |
125 |
86 |
23.9 |
106.4 |
69 |
2900 |
75 |
5.0 |
705 |
||||||||||||||||||||||||||||||||||||||||||||
125-315C |
125 |
80.5 |
22.4 |
96 |
67 |
2900 |
55 |
5.0 |
585 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
150-125 |
150 |
96 |
26.7 |
22.6 |
66 |
2900 |
11 |
4.0 |
210 |
||||||||||||||||||||||||||||||||||||||||||||
150-125A |
150 |
90 |
25 |
18 |
77 |
2900 |
7.5 |
4.0 |
130 |
||||||||||||||||||||||||||||||||||||||||||||
150-160 |
150 |
96 |
26.7 |
36 |
75 |
2900 |
22 |
4.0 |
270 |
||||||||||||||||||||||||||||||||||||||||||||
150-160A |
150 |
90 |
25 |
32 |
76 |
2900 |
18.5 |
4.0 |
230 |
||||||||||||||||||||||||||||||||||||||||||||
150-160B |
150 |
84 |
23.3 |
27 |
73 |
2900 |
15 |
4.0 |
220 |
||||||||||||||||||||||||||||||||||||||||||||
150-200 |
150 |
140 |
38.9 |
13.8 |
68 |
1450 |
15 |
3.0 |
265 |
||||||||||||||||||||||||||||||||||||||||||||
150-200A |
150 |
125 |
34.7 |
11 |
66 |
1450 |
11 |
3.0 |
244 |
||||||||||||||||||||||||||||||||||||||||||||
150-200B |
150 |
84 |
23.3 |
41 |
75 |
2900 |
22 |
4.0 |
275 |
||||||||||||||||||||||||||||||||||||||||||||
150-250 |
150 |
140 |
38.9 |
21.8 |
73 |
1450 |
18.5 |
3.0 |
300 |
||||||||||||||||||||||||||||||||||||||||||||
150-250A |
150 |
129 |
35.8 |
18.5 |
72 |
1450 |
15 |
3.0 |
262 |
||||||||||||||||||||||||||||||||||||||||||||
150-250B |
150 |
117 |
32.5 |
15.2 |
76 |
1450 |
11 |
3.0 |
241 |
||||||||||||||||||||||||||||||||||||||||||||
150-315 |
150 |
140 |
38.9 |
33.8 |
70 |
1450 |
30 |
2.5 |
410 |
||||||||||||||||||||||||||||||||||||||||||||
150-315A |
150 |
131 |
36.4 |
29.5 |
69 |
1450 |
22 |
3.5 |
335 |
||||||||||||||||||||||||||||||||||||||||||||
150-315B |
150 |
121 |
33.5 |
25 |
76 |
1450 |
18.5 |
3.5 |
315 |
||||||||||||||||||||||||||||||||||||||||||||
150-350 |
150 |
96 |
26.7 |
153.6 |
80 |
2900 |
110 |
5.5 |
970 |
||||||||||||||||||||||||||||||||||||||||||||
150-350A |
150 |
90 |
25 |
145.6 |
70 |
2900 |
90 |
5.2 |
790 |
||||||||||||||||||||||||||||||||||||||||||||
150-350B |
150 |
84 |
23.3 |
138.6 |
65 |
2900 |
75 |
5.5 |
705 |
||||||||||||||||||||||||||||||||||||||||||||
150-400 |
150 |
140 |
38.9 |
53 |
68 |
1450 |
45 |
3.5 |
490 |
||||||||||||||||||||||||||||||||||||||||||||
150-400A |
150 |
131 |
36.4 |
46.6 |
67 |
1450 |
37 |
3.5 |
454 |
||||||||||||||||||||||||||||||||||||||||||||
150-400B |
150 |
122 |
33.9 |
40 |
73 |
1450 |
30 |
3.5 |
435 |
||||||||||||||||||||||||||||||||||||||||||||
150-400C |
150 |
112 |
31.1 |
34 |
71 |
1450 |
22 |
3.5 |
365 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
150-250(I) |
150 |
120 |
33.3 |
87 |
65 |
2900 |
75 |
4.5 |
702 |
||||||||||||||||||||||||||||||||||||||||||||
150-250(I)A |
150 |
112 |
31.1 |
76 |
64 |
2900 |
55 |
4.5 |
561 |
||||||||||||||||||||||||||||||||||||||||||||
150-250(I)B |
150 |
104 |
28.9 |
65 |
63 |
2900 |
45 |
4.5 |
460 |
||||||||||||||||||||||||||||||||||||||||||||
150-315(I) |
150 |
120 |
33.3 |
133 |
58 |
2900 |
110 |
4.5 |
980 |
||||||||||||||||||||||||||||||||||||||||||||
150-315(I)A |
150 |
112 |
31.1 |
116 |
57 |
2900 |
90 |
4.5 |
800 |
||||||||||||||||||||||||||||||||||||||||||||
150-315(I)B |
150 |
104 |
28.9 |
100 |
55 |
2900 |
75 |
4.5 |
724 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
200-200 |
200 |
140 |
38.9 |
13.8 |
68 |
1450 |
15 |
3.0 |
265 |
||||||||||||||||||||||||||||||||||||||||||||
200-200A |
200 |
125 |
34.7 |
11 |
66 |
1450 |
11 |
3.0 |
244 |
||||||||||||||||||||||||||||||||||||||||||||
200-250 |
200 |
140 |
21.8 |
21.8 |
73 |
1450 |
18.5 |
3.0 |
305 |
||||||||||||||||||||||||||||||||||||||||||||
200-250A |
200 |
129 |
18.5 |
18.5 |
72 |
1450 |
15 |
3.0 |
267 |
||||||||||||||||||||||||||||||||||||||||||||
200-250B |
200 |
117 |
15.2 |
15.2 |
76 |
1450 |
11 |
3.0 |
246 |
||||||||||||||||||||||||||||||||||||||||||||
200-315 |
200 |
140 |
33.8 |
33.8 |
70 |
1450 |
30 |
3.5 |
417 |
||||||||||||||||||||||||||||||||||||||||||||
200-315A |
200 |
131 |
29.5 |
29.5 |
69 |
1450 |
22 |
3.5 |
342 |
||||||||||||||||||||||||||||||||||||||||||||
200-315B |
200 |
121 |
25 |
25 |
76 |
1450 |
18.5 |
3.5 |
322 |
||||||||||||||||||||||||||||||||||||||||||||
200-400 |
200 |
140 |
53 |
53 |
68 |
1450 |
45 |
3.5 |
498 |
||||||||||||||||||||||||||||||||||||||||||||
200-400A |
200 |
131 |
46.6 |
46.6 |
67 |
1450 |
37 |
3.5 |
462 |
||||||||||||||||||||||||||||||||||||||||||||
200-400B |
200 |
122 |
40 |
40 |
73 |
1450 |
30 |
3.5 |
443 |
||||||||||||||||||||||||||||||||||||||||||||
200-400C |
200 |
112 |
34 |
34 |
71 |
1450 |
22 |
3.5 |
373 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
200-200(I) |
200 |
280 |
77.8 |
13.4 |
70 |
1450 |
22 |
4.0 |
382 |
||||||||||||||||||||||||||||||||||||||||||||
200-200(I)A |
200 |
250 |
69.4 |
10.7 |
68 |
1450 |
18.5 |
4.0 |
346 |
||||||||||||||||||||||||||||||||||||||||||||
200-250(I) |
200 |
280 |
77.8 |
22.2 |
75 |
1450 |
30 |
4.0 |
475 |
||||||||||||||||||||||||||||||||||||||||||||
200-250(I)A |
200 |
250 |
69.4 |
18 |
73 |
1450 |
22 |
4.0 |
405 |
||||||||||||||||||||||||||||||||||||||||||||
200-250(I)B |
200 |
226 |
62.8 |
14.4 |
70 |
1450 |
18.5 |
4.0 |
387 |
||||||||||||||||||||||||||||||||||||||||||||
200-315(I) |
200 |
280 |
77.8 |
36 |
73 |
1450 |
55 |
4.0 |
675 |
||||||||||||||||||||||||||||||||||||||||||||
200-315(I)A |
200 |
262 |
72.8 |
31.5 |
72 |
1450 |
45 |
4.0 |
560 |
||||||||||||||||||||||||||||||||||||||||||||
200-315(I)B |
200 |
242 |
67.3 |
27 |
78 |
1450 |
37 |
4.0 |
535 |
||||||||||||||||||||||||||||||||||||||||||||
200-400(I) |
200 |
280 |
77.8 |
54.5 |
75 |
1450 |
75 |
4.0 |
830 |
||||||||||||||||||||||||||||||||||||||||||||
200-400(I)A |
200 |
262 |
72.8 |
48 |
80 |
1450 |
75 |
4.0 |
830 |
||||||||||||||||||||||||||||||||||||||||||||
200-400(I)B |
200 |
242 |
67.2 |
41.4 |
78 |
1450 |
55 |
5.0 |
685 |
||||||||||||||||||||||||||||||||||||||||||||
200-400(I)C |
200 |
224 |
62.2 |
34.9 |
76 |
1450 |
45 |
5.0 |
580 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
250-250 |
250 |
350 |
97.2 |
22 |
78 |
1450 |
45 |
5.0 |
620 |
||||||||||||||||||||||||||||||||||||||||||||
250-250A |
250 |
300 |
83.3 |
18.3 |
76 |
1450 |
37 |
5.0 |
550 |
||||||||||||||||||||||||||||||||||||||||||||
250-235 |
250 |
300 |
83.3 |
14 |
73 |
1480 |
22 |
4.5 |
410 |
||||||||||||||||||||||||||||||||||||||||||||
250-300 |
250 |
300 |
83.3 |
22 |
78 |
1480 |
37 |
4.5 |
550 |
||||||||||||||||||||||||||||||||||||||||||||
250-315 |
250 |
350 |
97.2 |
34 |
76 |
1450 |
75 |
5.5 |
890 |
||||||||||||||||||||||||||||||||||||||||||||
250-315A |
250 |
300 |
83.3 |
29.5 |
74 |
1450 |
55 |
5.5 |
690 |
||||||||||||||||||||||||||||||||||||||||||||
250-315B |
250 |
260 |
72.2 |
25 |
70 |
1450 |
45 |
5.5 |
620 |
||||||||||||||||||||||||||||||||||||||||||||
250-400 |
250 |
300 |
83.3 |
54.5 |
72 |
1480 |
90 |
4.5 |
1530 |
||||||||||||||||||||||||||||||||||||||||||||
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|||||||||||||||||||||||||||||||||||||||||||||
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|||||||||||||||||||||||||||||||||||||||||||||
300-235 |
300 |
480 |
133.3 |
20 |
77 |
970 |
55 |
5.0 |
1120 |
||||||||||||||||||||||||||||||||||||||||||||
300-235A |
300 |
438 |
121.7 |
16.5 |
75 |
970 |
45 |
5.0 |
1030 |
||||||||||||||||||||||||||||||||||||||||||||
300-235B |
300 |
400 |
111.1 |
14 |
73 |
970 |
37 |
5.0 |
890 |
||||||||||||||||||||||||||||||||||||||||||||
300-300 |
300 |
480 |
133.3 |
31 |
77 |
970 |
75 |
5.0 |
1350 |
||||||||||||||||||||||||||||||||||||||||||||
300-300A |
300 |
444 |
123.3 |
26.5 |
76 |
970 |
75 |
5.0 |
1350 |
||||||||||||||||||||||||||||||||||||||||||||
300-300B |
300 |
415 |
115.3 |
23 |
79 |
970 |
55 |
5.0 |
1170 |
||||||||||||||||||||||||||||||||||||||||||||
300-380 |
300 |
480 |
133.3 |
48 |
84 |
970 |
132 |
5.0 |
1900 |
||||||||||||||||||||||||||||||||||||||||||||
300-380A |
300 |
444 |
123.3 |
41.4 |
80 |
970 |
110 |
5.0 |
1700 |
||||||||||||||||||||||||||||||||||||||||||||
300-380B |
300 |
409 |
113.6 |
35 |
78 |
970 |
90 |
5.0 |
1530 |
||||||||||||||||||||||||||||||||||||||||||||
300-235(I) |
300 |
718 |
199.4 |
44.6 |
82 |
1450 |
160 |
5.5 |
1680 |
||||||||||||||||||||||||||||||||||||||||||||
300-235(I)A |
300 |
642 |
178.3 |
35.7 |
80 |
1450 |
132 |
5.5 |
1400 |
||||||||||||||||||||||||||||||||||||||||||||
ISGB、IRGB、IHGB便拆立式管道离心泵起动与停车
起动前准备
1、用手拨转泵轴或泵联轴器,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。^
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况,正常时机械密封泄漏量≤3滴/分,检査电机、轴承处温升≤70℃, 如果发现异常情况,应及时处理。
停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用.应将泵拆卸清洗.包装保管。
ISGB、IRGB、IHGB便拆立式管道离心泵维护与保养
运行中的维护与保养
1、迸水管路必须高度密封。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时,电机超电流长期运行。
4、定时检査泵运行中电机电流值,不得超过电机额定电流。
5、泵在运行过程中应有专人看管,以免发生意外。
6、泵每运行500小时应对轴承迸行加油。电机功率大于11KW配有加油装置.可用高压油枪直接注入,以保证轴承润滑优良。
7、泵迸行长期运行后,由于机械磨损,使机组噪声及振动增大吋,应停车检査,必要吋可更換易损零件及轴承,机组大修期一般为一年。
机械密封维护与保养
1-机械密封润滑应清洁无固体颗粒。2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。
ISGB、IRGB、IHGB便拆立式管道离心泵故障与排除方法
故障现象 |
可能产生的原因 |
排除方法 |
1.水泵不出水 |
a. 进出口阀门未打开,进同管路阻塞,叶轮流道阻塞。 b. 电机运行方向不对,电机缺相。 c. 吸入管漏气。 d. 泵没灌满液体,泵腔内有空气。 e. 进口供水不足,吸程过高,底阀漏水。 f. 管路阻力过大。 |
a. 检查,去除阻塞物。 b. 调整电机方向,紧固电机接线, c. 拧紧各密封面,排除空气。 d. 打开泵上盖或打开排气阀,排尽空气。 e. 停机检查、调整(并网自来水管和带吸程使用易出现此现象)。 f. 减少管路弯道,重新选泵。 |
2.水泵流量不足 |
a. 先按1.原因检查。 b. 管道、叶轮流道部分阻塞,水垢沉积、阀门开度不足。 c. 电压偏低,转速不符合要求。 d. 叶轮磨损。 |
a. 先按1.排除。 b. 去除阻塞物,重新调整阀门开度。 c. 稳压。 d. 更换叶轮。 |
3.功率过大 |
a. 超过额定流量使用。 b. 吸程过高。 c. 泵轴承磨损。 d. 泵选型不当。 |
a. 调节流量关小出口阀门。 b. 降低吸程。 c. 更换轴承。 d. 重新选泵。, |
4.杂音振动 |
a. 管路支撑不稳。 b. 液体混有气体。 c. 产生汽蚀。 d. 轴承损坏。 e. 电机超载发热运行。 |
a. 稳固管路。 b. 提高吸入压力、排气。 c. 降低真空度。 d. 更换轴承。 e. 调整按5. |
5.电机发热 |
a. 流量过大,超载运行。 b. 碰擦。 c. 电机轴承损坏。 d. 电压偏低。 |
a. 关小出口阀。 b. 检查排除。 c. 更换轴承。 d. 稳压。 |
6.水泵漏水 |
a. 机械密封磨损。 b. 泵体有砂孔或破裂。 c. 密封面不平整。 d. 安装螺检松懈。 |
a. 更换。 b. 焊补或更换。 c. 修整。 d. 紧固。 |
水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
