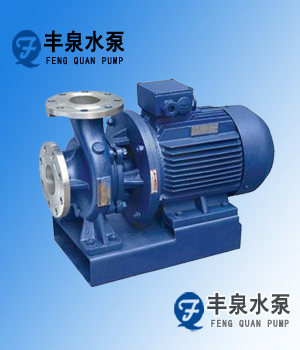

IHW型卧式不锈钢管道离心泵产品概述
本产品可制成202.304.316.316L等不锈钢材质:
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承、简易方便。
占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间。
IHW型卧式不锈钢管道离心泵特点:
1、 IHW型卧式不锈钢管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。
2、 ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,ISWR使用温度T:≤120℃、WRG使用温度T:≤240℃。
3、 ISWH型卧式化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃-120℃。
4、 ISWB型卧式油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。
IHW型卧式不锈钢管道离心泵应用范围
1、ISW卧式清水泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增 压及设备配套,使用温度T≤80℃。
2 、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城 市采暖系统,ISWR型使用温度T≤120℃。
3、ISWH卧式化工泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
4、ISWB卧式管道油泵,供输送汽油、煤油、柴油等油类产品或易燃、易爆液体,被输送介质温度为-20~+120℃
IHW型卧式不锈钢管道离心泵工作条件
1、吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度>0.2mm。
注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。
IHW型卧式不锈钢管道离心泵产品特性
1、泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观、占地面积小、建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
IHW型卧式不锈钢管道离心泵性能参数
泵型号 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
汽蚀佘量 |
||||||||||
(m 3 /h) |
(l/s) |
|||||||||||||||
65-100 |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|||||||||
65-100A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|||||||||
65-125 |
25 |
6.94 |
20 |
68 |
2900 |
3.0 |
2.5 |
|||||||||
65-125A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|||||||||
65-160 |
25 |
6.94 |
32 |
63 |
2900 |
4.0 |
2.5 |
|||||||||
65-160A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|||||||||
65-160B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|||||||||
65-200 |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|||||||||
65-200A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|||||||||
65-200B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|||||||||
65-250 |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|||||||||
65-250A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|||||||||
65-250B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|||||||||
65-315 |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|||||||||
65-315A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|||||||||
65-315B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|||||||||
65-315C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|||||||||
65-100(I) |
50 |
13.9 |
12.5 |
73 |
2900 |
3.0 |
3.0 |
|||||||||
65-100(I)A |
44.7 |
12.4 |
10 |
72 |
2900 |
2.2 |
3.0 |
|||||||||
65-125(I) |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3.0 |
|||||||||
65-125(I)A |
45 |
12.5 |
16 |
71 |
2900 |
4.0 |
3.0 |
|||||||||
65-160(I) |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3.0 |
|||||||||
65-160(I)A |
46.7 |
13.0 |
28 |
70 |
2900 |
7.5 |
3.0 |
|||||||||
65-160(I)B |
43.3 |
12.0 |
24 |
69 |
2900 |
5.5 |
3.0 |
|||||||||
65-200(I) |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3.0 |
|||||||||
65-200(I)A |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3.0 |
|||||||||
65-200(I)B |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3.0 |
|||||||||
65-250(I) |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3.0 |
|||||||||
65-250(I)A |
46.7 |
13.0 |
70 |
59 |
2900 |
18.5 |
3.0 |
|||||||||
65-250(I)B |
43.3 |
12.0 |
60 |
58 |
2900 |
15 |
3.0 |
|||||||||
65-315(I) |
50 |
13.9 |
125 |
54 |
2900 |
37 |
3.0 |
|||||||||
65-315(I)A |
46.5 |
12.9 |
110 |
54 |
2900 |
30 |
3.0 |
|||||||||
65-315(I)B |
44.5 |
12.4 |
100 |
53 |
2900 |
30 |
3.0 |
|||||||||
65-315(I)C |
41 |
11.4 |
85 |
51 |
2900 |
22 |
3.0 |
|||||||||
80-100 |
50 |
13.9 |
12.5 |
73 |
2900 |
3.0 |
3.0 |
|||||||||
80-100A |
44.7 |
12.5 |
10 |
72 |
2900 |
2.2 |
3.0 |
|||||||||
80-125 |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3.0 |
|||||||||
80-125A |
45 |
12.5 |
16 |
71 |
2900 |
4.0 |
3.0 |
|||||||||
80-160 |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3.0 |
|||||||||
80-160A |
46.7 |
13.0 |
28 |
70 |
2900 |
7.5 |
3.0 |
|||||||||
80-160B |
43.3 |
12.0 |
24 |
69 |
2900 |
5.5 |
3.0 |
|||||||||
80-200 |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3.0 |
|||||||||
80-200A |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3.0 |
|||||||||
80-200B |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3.0 |
|||||||||
80-250 |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3.0 |
|||||||||
80-250A |
46.7 |
13.0 |
70 |
59 |
2900 |
18.5 |
3.0 |
|||||||||
80-250B |
43.3 |
12.0 |
60 |
58 |
2900 |
15 |
3.0 |
|||||||||
80-315 |
50 |
13.9 |
125 |
54 |
2900 |
37 |
3.0 |
|||||||||
80-315A |
46.5 |
12.9 |
110 |
54 |
2900 |
30 |
3.0 |
|||||||||
80-315B |
44.5 |
12.4 |
100 |
53 |
2900 |
30 |
3.0 |
|||||||||
80-315C |
41 |
11.4 |
85 |
51 |
2900 |
22 |
3.0 |
|||||||||
80-100(I) |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
|||||||||
80-100(I)A |
89 |
24.7 |
10 |
74 |
2900 |
4.0 |
4.5 |
|||||||||
80-125(I) |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
|||||||||
80-125(I)A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
|||||||||
80-160(I) |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
|||||||||
80-160(I)A |
93.5 |
26.0 |
28 |
74 |
2900 |
11 |
4.5 |
|||||||||
80-160(I)B |
86.6 |
24.1 |
24 |
72 |
2900 |
11 |
4.5 |
|||||||||
80-200(I) |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4.0 |
|||||||||
80-200(I)A |
93.5 |
26.0 |
44 |
73 |
2900 |
18.5 |
4.0 |
|||||||||
80-200(I)B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4.0 |
|||||||||
80-250(I) |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4.0 |
|||||||||
80-250(I)A |
93.5 |
26.0 |
70 |
68 |
2900 |
30 |
4.0 |
|||||||||
80-250(I)B |
87 |
24.2 |
60 |
66 |
2900 |
30 |
4.0 |
|||||||||
80-315(I) |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4.0 |
|||||||||
80-315(I)A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4.0 |
|||||||||
80-315(I)B |
90 |
25 |
101 |
65 |
2900 |
45 |
4.0 |
|||||||||
80-315(I)C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4.0 |
|||||||||
泵型号 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
汽蚀佘量 |
|
|||||||||
(m 3 /h) |
(l/s) |
|
||||||||||||||
100-100 |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
|
||||||||
100-100A |
89 |
47 |
10 |
74 |
2900 |
4.0 |
4.5 |
|
||||||||
100-125 |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
|
||||||||
100-125A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
|
||||||||
100-160 |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
|
||||||||
100-160A |
93.5 |
26.0 |
28 |
74 |
2900 |
11 |
4.5 |
|
||||||||
100-160B |
86.5 |
24.1 |
24 |
72 |
2900 |
11 |
4.5 |
|
||||||||
100-200 |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4.0 |
|
||||||||
100-200A |
93.5 |
26.0 |
44 |
73 |
2900 |
18.5 |
4.0 |
|
||||||||
100-200B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4.0 |
|
||||||||
100-250 |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4.0 |
|
||||||||
100-250A |
93.5 |
26.0 |
70 |
68 |
2900 |
30 |
4.0 |
|
||||||||
100-250B |
87 |
24.2 |
60 |
66 |
2900 |
30 |
4.0 |
|
||||||||
100-315 |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4.0 |
|
||||||||
100-315A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4.0 |
|
||||||||
100-315B |
90 |
25.0 |
101 |
65 |
2900 |
45 |
4.0 |
|
||||||||
100-315C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4.0 |
|
||||||||
125-100 |
160 |
44.4 |
12.5 |
82 |
2900 |
11 |
4.0 |
|
||||||||
125-100A |
143 |
39.7 |
10 |
77 |
2900 |
7.5 |
4.0 |
|
||||||||
125-125 |
160 |
44.4 |
20 |
80 |
2900 |
15 |
4.0 |
|
||||||||
125-125A |
143 |
39.7 |
16 |
77 |
2900 |
11 |
4.0 |
|
||||||||
125-160 |
160 |
44.4 |
32 |
78 |
2900 |
22 |
4.0 |
|
||||||||
125-160A |
150 |
41.7 |
28 |
76 |
2900 |
18.5 |
4.0 |
|
||||||||
125-160B |
138 |
38.3 |
24 |
73 |
2900 |
15 |
4.0 |
|
||||||||
125-200 |
160 |
44.4 |
50 |
77 |
2900 |
37 |
5.5 |
|
||||||||
125-200A |
150 |
41.7 |
44 |
76 |
2900 |
30 |
5.5 |
|
||||||||
125-200B |
138 |
38.3 |
37.5 |
75 |
2900 |
30 |
5.5 |
|
||||||||
125-250 |
160 |
44.4 |
80 |
75 |
2900 |
55 |
5.0 |
|
||||||||
125-250A |
150 |
41.7 |
70 |
74 |
2900 |
45 |
5.0 |
|
||||||||
125-250B |
138 |
38.3 |
60 |
73 |
2900 |
37 |
5.0 |
|
||||||||
125-315 |
160 |
44.7 |
125 |
70 |
2900 |
90 |
5.0 |
|
||||||||
125-315A |
150 |
41.7 |
110 |
70 |
2900 |
75 |
5.0 |
|
||||||||
125-315B |
143 |
39.7 |
100 |
69 |
2900 |
75 |
5.0 |
|
||||||||
125-315C |
134 |
37.2 |
88 |
67 |
2900 |
55 |
5.0 |
|
||||||||
150-200 |
200 |
55.6 |
12.5 |
78 |
1450 |
15 |
3.0 |
|
||||||||
150-200A |
176 |
49.7 |
10 |
76 |
1450 |
11 |
3.0 |
|
||||||||
150-250 |
200 |
55.6 |
20 |
79 |
1450 |
18.5 |
3.0 |
|
||||||||
150-250A |
184.4 |
51.2 |
17 |
78 |
1450 |
15 |
3.0 |
|
||||||||
150-250B |
167 |
46.4 |
14 |
76 |
1450 |
11 |
3.0 |
|
||||||||
150-315 |
200 |
55.6 |
32 |
78 |
1450 |
30 |
3.5 |
|
||||||||
150-315A |
187 |
51.9 |
28 |
77 |
1450 |
22 |
3.5 |
|
||||||||
150-315B |
173 |
48.1 |
24 |
76 |
1450 |
18.5 |
3.5 |
|
||||||||
150-400 |
200 |
55.6 |
50 |
75 |
1450 |
45 |
3.5 |
|
||||||||
150-400A |
187 |
51.9 |
44 |
74 |
1450 |
37 |
3.5 |
|
||||||||
150-400B |
174 |
48.3 |
38 |
73 |
1450 |
30 |
3.5 |
|
||||||||
150-400V |
160 |
44.4 |
32 |
71 |
1450 |
22 |
3.5 |
|
||||||||
150-250(I) |
200 |
55.6 |
80 |
76 |
2900 |
75 |
4.5 |
|
||||||||
150-250(I)A |
187 |
51.9 |
70 |
75 |
2900 |
55 |
4.5 |
|
||||||||
150-250(I)B |
173 |
48.1 |
60 |
74 |
2900 |
45 |
4.5 |
|
||||||||
150-315(I) |
200 |
55.6 |
125 |
73 |
2900 |
111 |
4.5 |
|
||||||||
150-315(I)A |
187 |
51.9 |
110 |
72 |
2900 |
90 |
4.5 |
|
||||||||
150-315(I)B |
173 |
48.1 |
95 |
70 |
2900 |
75 |
4. |
|
||||||||
|
故障原因 |
排除方法 |
|
|||||||||||||
1、管道离心泵不出水 |
a、进出口阀门未打开,进出管路堵塞,流道叶轮堵塞。 |
a、检查,去除堵塞物。 |
|
|||||||||||||
2、管道离心泵流量不足 |
a、先按1.原因检查。 |
a、先按1.排除。 |
|
|||||||||||||
3、管道离心泵电流过大 |
a、超过额定流量使用。 |
a、调节流量,关小出口阀门。 |
|
|||||||||||||
4、管道离心泵杂音振动 |
a、管路支撑不稳。 |
a、稳固管路。 |
|
|||||||||||||
5、管道离心泵电机发热 |
a、流量过大,超载运行。 |
a、关小出口阀。 |
|
|||||||||||||
6、水泵漏水 |
a、机械密封磨损。 |
a、更换。 |
|
|||||||||||||
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
