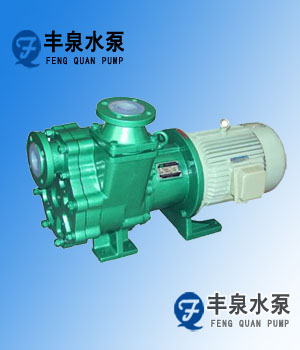

一、氟塑料自吸磁力泵产品概述
氟塑料自吸磁力泵是磁力驱动离心泵的一种。自吸泵顾名思义,就是泵启动前不需引灌介质,经短时间运转,靠泵本身的作用·把水吸上来.投入正常运转。泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进八气液分离室,随着速度减慢,导致气水分离。空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。
氟塑料自吸磁力泵不但具有自吸功能,而且为磁力驱动结构,具有全密封、耐腐蚀、无泄漏的特点,是自动化远距离控制和流动使用的理想用泵。
ZCQF系列氟塑料自吸磁力泵,充分结合了磁力泵和自吸泵的优点,既具有自吸功能,叉取消了轴封,利用磁力耦合间接传动,完全消除了滴漏的现象。
ZCQF氟塑料自吸磁力泵采用增强碳纤维制成的隔离套具有高强度的力学性能,彻底消除了普通磁力泵具有的磁涡流现象。
二、氟塑料自吸磁力泵用途:
该系列氟塑料自吸磁力泵可广泛适用于化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子、化成箔、卸酸碱等行业或工作流程,是目前磁力泵品种中结构最新颖的产品之一,且高效节能、安全实用。

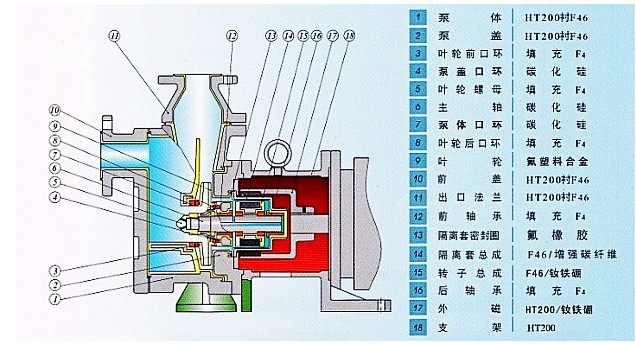

三、氟塑料自吸磁力泵结构图
四、氟塑料自吸磁力泵型号意义
50ZCQ-32F |
|
|||
50 |
泵进口直径是50mm |
32 |
扬程是32m |
ZCQ |
自吸式磁力泵 |
F |
过流部件材质为氟塑料合金 |
五、氟塑料自吸磁力泵性能参数表
型号 |
流量 |
扬程 |
效率 |
汽蚀余量 |
进口*出口 |
自吸高度 |
自吸时间 |
转速 |
电机功率 |
整机质量 |
m³ |
m |
% |
m |
mm |
m |
s |
r/min |
kw |
kg |
|
40ZCQ-32F |
3 |
34 |
16 |
3 |
40×25 |
3 |
150 |
2900 |
4 |
125 |
*6 |
32 |
24 |
||||||||
10 |
28 |
20 |
||||||||
50ZCQ-32F |
8 |
34 |
25 |
3 |
50×50 |
3 |
180 |
2900 |
5.5 |
180 |
*15 |
32 |
44 |
||||||||
20 |
28 |
44 |
||||||||
50ZCQ-45F |
8 |
49 |
21 |
3 |
50×50 |
3 |
180 |
2900 |
7.5 |
170 |
*12.5 |
48 |
35 |
||||||||
15 |
47 |
40 |
||||||||
65ZCQ-32F |
20 |
34 |
40 |
3.5 |
65×50 |
3 |
200 |
2900 |
7.5 |
200 |
*30 |
32 |
52 |
||||||||
35 |
28 |
48 |
||||||||
65ZCQ-45F |
20 |
45 |
40 |
4.5 |
65×40 |
3 |
200 |
2900 |
11 |
290 |
*25 |
45 |
44 |
||||||||
35 |
40 |
53 |
||||||||
80ZCQ-32F |
35 |
34 |
50 |
3.5 |
80×65 |
3 |
200 |
2900 |
11 |
280 |
*60 |
32 |
55 |
||||||||
65 |
28 |
50 |
||||||||
80ZCQ-45F |
35 |
46 |
38 |
4.5 |
80×65 |
3 |
200 |
2900 |
18.5 |
320 |
*50 |
45 |
50 |
||||||||
60 |
40 |
48 |
注:1、上面表格里带*符号的表示本公司标准的规格;在选型时尽量选用与本表相同或相近的参数,若不在此表范围内,我们可以通过改进叶轮的大小来实现不同的流量扬程参数。 2、使用工况点流量过小时出口应接回流管,来达到所需流量。
