一、柴油机自吸泵概述:

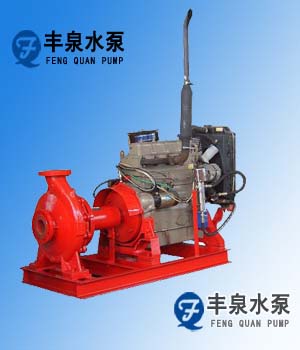

柴油机自吸泵机组是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该柴油机泵集自吸和无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体、叶轮流道的独特设计,使用时不需要安装底阀和灌引水。该自吸泵可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污及防涝工程、农业灌溉等。该柴油机水泵具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便、一体式或户外型可移动设计等特点,在自吸泵系列产品中属国内首创
二、柴油机自吸泵使用条件:
1)环境温度≤50℃,介质温度≤80℃,特殊要求可达200℃。
2)介质PH值铸铁材质为6-9,不锈钢为2-13。
3)介质重度不超过1240kg/m3。
4)自吸高度不能超过4.5-5.5米,吸入管长度≤10米。
三、柴油机自吸泵标准供货范围:
1) 柴油机泵机组:柴油机、水泵、联轴器、冷却风扇、散热水箱、钢结构底座(含机底油箱80-120L)、蓄电池及联结导线、排气消声器、控制屏。
2) 标准设计为泵组、机底油箱、控制屏、蓄电池组复合一体型。
3) 按客户要求可设计成泵组、机底油箱、控制屏、蓄电池组、户外防雨箱体复合一体户外型。
4) 按客户要求可设计成拖车(四轮或二轮)移动型。
四、柴油机自吸泵性能参数表
自吸式柴油机泵机组型 号 |
额定流量m3/h |
额定扬程 m |
额定转速 r/min |
水泵型号 |
柴油机型号 |
ZCSB35/80 |
80 |
35 |
3000 |
80ZW-80-35 |
4L22-SB |
ZCSB60/50 |
50 |
60 |
3000 |
80ZW50-60 |
4L22-SB |
ZCSB70/60 |
60 |
70 |
3000 |
80ZW60-70 |
4L22-SB |
ZCSB30/100 |
100 |
30 |
3000 |
100ZW100-30 |
4L22-SB |
ZCSB60/80 |
80 |
60 |
3000 |
100ZW80-60 |
KM496-SB |
ZCSB80/80 |
80 |
80 |
3000 |
100ZW80-80 |
KM496-SB |
ZCSB38/180 |
180 |
38 |
3000 |
150ZW180-38 |
KM496-SB |
ZCSB15/100 |
100 |
15 |
1500 |
ZW100-100-15 |
4L22-SB1 |
ZCSB20/80 |
80 |
20 |
1500 |
ZW100-80-20 |
4L22-SB1 |
ZCSB20/100 |
100 |
20 |
1500 |
ZW100-100-20 |
4L22-SB1 |
ZCSB20/120 |
120 |
20 |
1500 |
ZW125-120-20 |
4L22-SB1 |
ZCSB14/180 |
180 |
14 |
1500 |
ZW150-180-14 |
4L22-SB1 |
ZCSB20/180 |
180 |
20 |
1500 |
ZW150-180-20 |
495AD |
ZCSB30/180 |
180 |
30 |
1500 |
ZW150-180-30 |
4100AD |
ZCSB15/200 |
200 |
15 |
1500 |
ZW150-200-15 |
495AD |
ZCSB25/200 |
200 |
25 |
1500 |
ZW150-200-25 |
4100AD |
ZCSB14/280 |
280 |
14 |
1500 |
ZW200-280-14 |
495AD |
ZCSB28/280L |
280 |
28 |
1500 |
ZW200-280-28 |
TL4100ZD |
ZCSB28/280 |
280 |
28 |
1500 |
ZW200-280-28 |
4135D |
ZCSB18/300 |
300 |
18 |
1500 |
ZW200-300-18 |
4100AD |
ZCSB20/420L |
420 |
20 |
1500 |
ZW250-420-20 |
TL4100ZD |
ZCSB20/420 |
420 |
20 |
1500 |
ZW250-420-20 |
4135D |
ZCSB14/800 |
800 |
14 |
1500 |
ZW300-800-14 |
4135AD |
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
