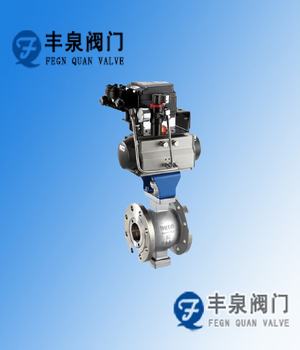

气动V型球阀、 气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构,密封性能可靠。球芯与阀座不会产生卡阻或脱离,使用寿命长。
球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,最大可调比为100:1,还具有精确调节与可靠定位的功能。
气动V型球阀主要零件材质表
零件名称 |
材质 |
|
阀体、阀盖 |
WCB |
CF 8 |
密封圈 |
2Cr13+氮化 |
304+氮化 |
球体 |
2Cr13+硬格 |
304+硬格 |
阀座、阀杆 |
2Cr13 |
304 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
双头螺柱 |
35CrMoA |
1Cr18Ni9Ti |
V型调节球阀产品性能规范
公称压力 |
试验压力(MPa) |
适用介质 |
适用温度 |
|
壳体试验 |
密封试验 |
|||
1.6 |
2.4 |
1.76 |
水、油、气及高粘度,含纤维、固体颗粒等介质 |
-28℃~≤550℃ |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||
应用规范 |
连接法兰 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||
检验试验 |
JB/T9092-99 API 598 |
三、主要外形尺寸
公称或压力级 |
公称口径 |
尺寸(mm) |
|||||||||||
(mm) |
(in) |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
||||
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|||
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
||||
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
||||
65 |
- |
80 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
||||
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
||||
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
||||
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
||||
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
||||
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
||||
250 |
- |
240 |
297 |
90 |
148.5 |
326 |
259 |
252 |
420 |
||||
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
||||
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|||
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
||||
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
||||
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
||||
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
||||
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
||||
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
||||
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
||||
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
||||
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
||||
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
||||
ClASS150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|||
40 |
11/2 |
65 |
- |
25 |
- |
82 |
49 |
63 |
205 |
||||
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
||||
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
||||
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
||||
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
||||
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
||||
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
||||
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
||||
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
||||
300 |
12 |
- |
338 |
- |
169 |
- |
|
|
|
||||
气动V型球阀、 气动V型调节球阀 |
|||||||||||||
气动V型球阀、 气动V型调节球阀订货流程 |
气动V型球阀、 气动V型调节球阀产品承诺 |
||||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
||||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
||||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
||||||||||||
