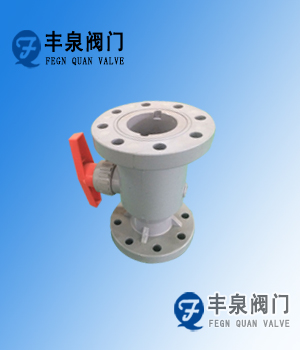

CPVC塑料球阀

Q41F塑料CPVC球阀优点：

1、卫生指标符合国家卫生标准

2、外型结构紧凑美观

3、本体重量轻容易安装

4、材质卫生无毒

5、耐磨损、容易拆卸，维护简单易行

6、适用流体：水、空气、油类、腐蚀性化学液体

7、使用温度范围广：0℃ -85℃

8、具有极佳的强度和韧性

9、具有优良的耐化学腐蚀性能

10、阻燃性能为自熄性

11、低热传导性能，为钢材的1/200

12、介质中重离子含量达超纯水含量

塑料CPVC球阀施工、安装要点

　　1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

　　2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

　　3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

　　4）、阀法兰与管线法兰间按管路设计要求装上密封垫。

　　5）、带传动机构的球阀，按产品使用说明书的规定安装

塑料CPVC球阀连接尺寸：

DN	D1	D				L	d	n				￠				公称压力
DN	D1	HG	JIS	DIN	ANSI	L	d	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	PVDF	RPP
15	95	65	70	65	60	100	14	4	4	4	4	14	15	14	16	1.2	1
20	105	75	75	75	70	120	16	4	4	4	4	14	15	14	16	1.2	1
25	115	85	90	85	80	140	16	4	4	4	4	14	19	14	16	1.2	1
32	135	100				160	16	4				18				1.2	1
40	145	110	105	110	98	165	16	4	4	4	4	18	19	18	16	1.2	1
50	160	125	120	125	120	180	18	4	4	4	4	18	19	18	19	1.2	1
65	180	145	140	145	140	220	22	4	4	4	4	18	19	18	14	1.2	1
80	195	160	150	160	152	250	25	4	8	8	4	18	19	18	14	1.2	1
100	215	160	175	180	190	280	25	8	8	8	8	18	19	18	19	1.2	1
125	245	210	210	210	216	320	30	8	8	8	8	18	23	18	22	1	0.8
150	280	240	240	240	240	360	30	8	8	8	8	23	23	23	22	1	0.8
200	335	295	295	295	298	400	35	8	12	8	8	23	23	23	22	0.8	0.8
250	395	350	355	350	362	500	38	12	12	12	12	23	23	23	22	0.8	0.6
300	455	400	400	400	432	600	40	12	16	12	12	23	25	23	25	0.8	0.5

CPVC塑料球阀零件材质表：

NO	名称	材质
1	阀体	FRPP、PVDF、CPVC
2	球	FRPP、PVDF、CPVC
3	密封圈	PTER〈F4〉
4	内塞	FRPP、PVDF、CPVC
5	手柄	ABS
6	压紧螺母	FRPP、PVDF、CPVC
7	密封	PTER〈F4〉
8	阀杆	FRPP、PVDF、CPVC

塑料原材料名称及适用温度：

UPVC 硬聚氯乙烯温度-10 °C~70 °C

CPVC 氯化聚氯乙烯温度-40 °C~95 °C

RPP 增强聚丙稀温度-20 °C~90 °C

PVDF 聚偏二氟乙烯温度40 °C~140 °C
