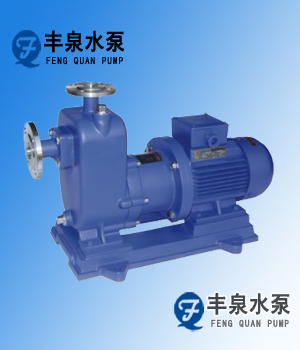

ZCQ型无泄漏不锈钢自吸磁力泵产品
性能参数
●流量(m3/h):3~50
●扬程(m): 12~50
●汽蚀余量(NPSH)r(m): 4.0 5.5 6.0
●电机功率(KW):0.37~15
●转速(r/min):2900
特点
ZCQ型自吸式磁力传动离心泵(简称自吸磁力泵)是根据众用户的要求,在CQ型磁力泵的基础上吸取国外最新技术,经过本公司技术人员反复研究试验而成功的新产品,其性能达到国外同类产品先进水平。该泵以静密封取代动密封,使泵的过流部件完全处于密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。泵体及过流部件的材料采用了耐腐蚀的不锈钢、刚玉陶瓷四氟石墨等材料制造,既有CQ型的功能又集自吸于一体,不需底阀和引灌水。

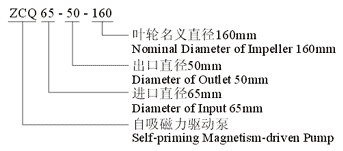

ZCQ无泄漏磁力自吸泵--型号意义
主要用途
ZCQ型自吸磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类,稀有贵重液、渡液、挥发性液体,以及循环水设备配套。特别是易燃、易爆、挥发性液体的抽送,选用此泵则更理想。
工作原理
ZCQ型自吸磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
安装
一、开箱后检查泵铭牌,校对自吸磁力泵产品主要参数是否与使用要求相符。
二、自吸磁力泵应水平安装,泵体不得承受管路重量。
三、泵与管路应保持良好的密封。
ZCQ型自吸式磁力泵性能参数表
|

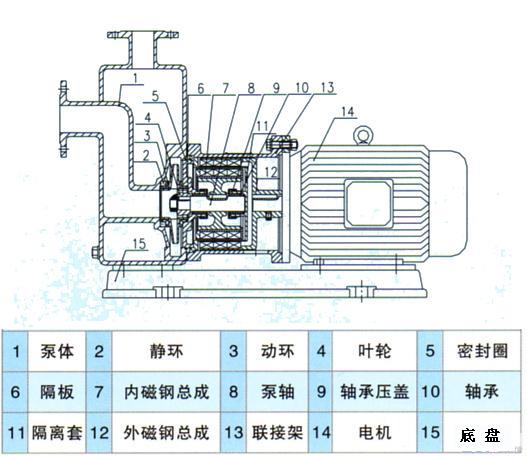

ZCQ无泄漏磁力自吸泵--结构图
ZCQ无泄漏磁力自吸泵--安装使用
一、开箱后检查水泵铭牌,校对磁力自吸泵产品主要参数是否与使用要求相符。
二、磁力自吸泵应水平安装,泵体不得承受管路重量。
三、泵与管路应优质良好的密封。
磁力自吸泵的使用
一、泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。
二、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
三、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
四、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
