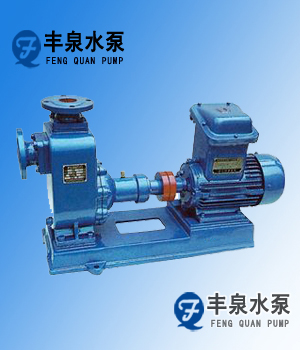

一、ZX、ZXL系列自吸式离心泵--产品简介
ZX、ZXL系列自吸式离心泵是属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力等优点。管路中不需安装底阀，工作前只需保留泵体内储有定量引液即可,因此简化了管路系统，又改善了劳动条件。
二、ZX、ZXL系列自吸式离心泵--产品用途
1、 适用城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等等
2、 适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度≤100厘珀，含固量可达30%以下）。
3、装上摇臂式喷头，可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。
4、可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。
三、ZX自吸泵--结构简图
|
序号 |
部件名称 |
序号 |
部件名称 |
|
|
1 |
进口接管 |
5 |
叶轮 |
|
|
2 |
进口单向阀 |
6 |
机械密封 |
|
|
3 |
出水接管 |
7 |
轴承座 |
|
|
4 |
泵体 |
8 |
泵轴 |

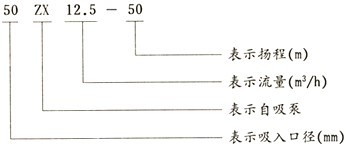

四、卧式自吸离心泵--型号意义

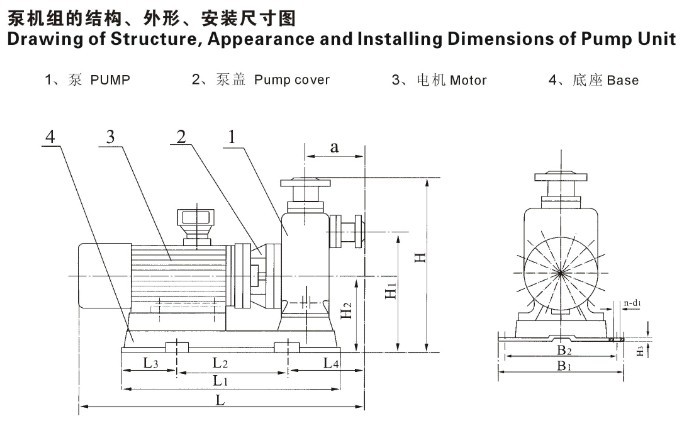

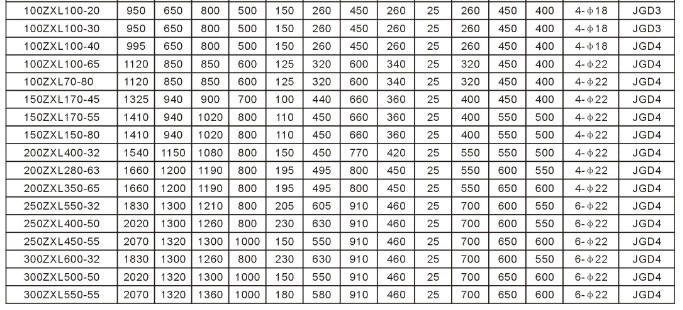

五、ZX自吸式离心泵--安装尺寸
六、ZX自吸卧式离心泵--性能参数
|
型号 |
流量Q |
扬程(m) |
吸程(m) |
转速n(r/min) |
自吸性能（min/5m） |
功率（KW） |
||
|
(m3/h) |
（L/S） |
轴功率 |
电机功率 |
|||||
|
25ZX3.2-20 |
3.2 |
0.9 |
20 |
6.5 |
2900 |
1.9 |
0.46 |
0.75 |
|
25ZX3.2-32 |
3.2 |
0.9 |
32 |
6.5 |
2900 |
1.8 |
0.8 |
1.1 |
|
40ZX6.3-20 |
6.3 |
1.8 |
20 |
6.5 |
2900 |
1.9 |
0.87 |
11 |
|
40ZX10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX15-12 |
15 |
4.2 |
12 |
6.5 |
2900 |
2.4 |
1.1 |
1.5 |
|
50ZX18-20 |
18 |
5 |
20 |
6.5 |
2900 |
1.9 |
1.8 |
2.2 |
|
50ZX12.5-32 |
12.5 |
3.5 |
32 |
6.5 |
2900 |
1.5 |
2.1 |
3 |
|
50ZX20-30 |
20 |
5.6 |
30 |
6.5 |
2900 |
1.5 |
2.6 |
4 |
|
50ZX14-35 |
14 |
3.9 |
35 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX12.5-50 |
12.5 |
3.5 |
50 |
6.5 |
2900 |
1.4 |
4.3 |
5.5 |
|
50ZX15-60 |
15 |
4.2 |
60 |
6.5 |
2900 |
1.3 |
6.2 |
7.5 |
|
50ZX20-75 |
20 |
5.6 |
75 |
6.5 |
2900 |
1.3 |
9.8 |
11 |
|
65ZX30-15 |
30 |
8.3 |
15 |
6.5 |
2900 |
2 |
1.9 |
3 |
|
65ZX25-32 |
25 |
6.9 |
32 |
6 |
2900 |
1.5 |
4.4 |
5.5 |
|
80ZX35-13 |
35 |
9.7 |
13 |
6 |
2900 |
3.4 |
1.9 |
3 |
|
80ZX43-17 |
43 |
12 |
17 |
6 |
2900 |
1.8 |
3.1 |
4 |
|
80ZX40-22 |
40 |
11.1 |
22 |
6 |
2900 |
1.9 |
4.4 |
5.5 |
|
80ZX50-25 |
50 |
13.9 |
25 |
6 |
2900 |
1.5 |
5.2 |
7.5 |
|
80ZX50-32 |
50 |
13.9 |
32 |
6 |
2900 |
1.5 |
6.8 |
7.5 |
|
80ZX60-55 |
60 |
16.7 |
55 |
6 |
2900 |
1.5 |
15 |
18.5 |
|
80ZX60-70 |
60 |
16.7 |
70 |
6 |
2900 |
1.2 |
20.1 |
22 |
|
100ZX100-20 |
100 |
27.8 |
20 |
6 |
2900 |
1.8 |
7.8 |
11 |
|
100ZX100-40 |
100 |
27.8 |
40 |
6 |
2900 |
1.8 |
16.3 |
22 |
|
100ZX100-65 |
100 |
27.8 |
65 |
6 |
2900 |
1.8 |
27.7 |
30 |
|
100ZX70-75 |
70 |
19.4 |
75 |
6 |
2900 |
1.8 |
24.2 |
30 |
|
150ZX170-55 |
170 |
47.2 |
55 |
5 |
2900 |
1.8 |
39.2 |
45 |
|
150ZX170-65 |
170 |
47.2 |
65 |
5 |
2900 |
1.3 |
46.3 |
55 |
|
150ZX160-80 |
160 |
44.4 |
80 |
5 |
2900 |
1.2 |
53.6 |
55 |
|
200ZX400-32 |
400 |
111.1 |
32 |
5 |
1450 |
2 |
52.1 |
55 |
|
200ZX280-63 |
280 |
77.8 |
63 |
5 |
1450 |
1.5 |
73.9 |
90 |
|
200ZX350-65 |
350 |
97.2 |
65 |
5 |
1450 |
1.5 |
97.2 |
110 |
|
250ZX550-32 |
550 |
152.8 |
32 |
5 |
1450 |
2 |
72.3 |
75 |
|
250ZX400-50 |
400 |
111.1 |
50 |
5 |
1450 |
2 |
80 |
90 |
|
250ZX450-55 |
450 |
125 |
55 |
5 |
1450 |
2 |
102.1 |
110 |
|
250ZX400-75 |
400 |
111.1 |
75 |
5 |
1450 |
1.5 |
125.6 |
132 |
|
300ZX600-32 |
600 |
166.7 |
32 |
5 |
1450 |
2 |
79.2 |
90 |
|
300ZX500-50 |
500 |
138.9 |
50 |
5 |
1450 |
2 |
104.6 |
110 |
|
300ZX550-55 |
550 |
152.8 |
55 |
5 |
1450 |
2 |
117.6 |
132 |
七、ZX自吸式离心泵的安装
1、在泵与电动机直联传动是，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺线紧因好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干摩擦，必须使泵的进口高于泵轴中心线。
4、吸入管路的安装应注意：
A：吸入口的安装高度不能起过3.5米，在条件许可时，吸入口的安装高度应尽可能地低于水池最人工的储水平面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
B：吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。
C：应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查。
D：吸入管路和吐出管路应有自已的支架，泵体本身不允许承受管路的负荷。
5、泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路的静电接地电阻达到其规定要求。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动朵轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后，作最后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃。
9、该水泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.25。
10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体进，应在泵的出口处加接排气小管及阀。
八、ZX自吸卧式离心泵的使用
(一)、起动前的准备及检查工作；
1 、本系列自吸泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足之。
2、检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体内注入储液，不应在储液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。
3、检查泵的转动部件是否有卡信磕碰现象。
4、检查泵体底脚及各联结处螺母有无松动现象。
5、检查泵轴与电动机主轴的同轴度和平行度 。
6、检查进口管路是否漏气，如有漏气，必须设法排除。
7、打开吸入管路的阀门，稍开（不要全开）出口控制阀。
(二)、 起动及操作：
1 、点动自吸泵，注意泵轴的转向是否正确。
2、注意转动时有无不正常的声呼和振动。
3、注意压力表及真空表读数，起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后，说明泵内已经上液，进入正常输液作业。
4、在泵进入正常输液作业前即自吸过程中，应特别注意泵内水温升高情况，如果这个过程过长，泵内水温过高，则停泵检查其原因。
5、如果泵内液体温度过高而引起自吸困难，那么可以暂时停机，利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体，使泵内液体降温，然后起动即可。
6、泵在工作过程中如发生强烈振动和噪声，有可能是泵发生汽蚀所致，汽蚀产生的原因有两种：一是进口管流速过大，二是吸程过高。流速过大时可调节出口控制阀，升高压力表读数，在进口管路有堵塞时则应及时排除；吸程太高进可适当降低泵的安装高度。
7、泵在工作过程中因故停泵，需再起动进，出口控制阀应稍开（不要全闭），这样既有利于自吸过程中气体从吐出口排出，又能保证泵在较轻的负荷下启动。
8、注意检查管路系统有无渗漏现象。
(三)、停泵：
1 、首先必须关闭吐出管路上的闸阀。
2、使泵停止转动。
3、 在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。
九、ZX自吸式离心泵的维护和拆装
该泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆开保养。当发现故障后随时给予排除即可。
1、维护该泵时应注意几个主要部位。
A、滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。
B、前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
C、机械密封：机械密封在不漏液的情况下，一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法，可对摩擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是“○”形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。此时则需调整或更换“○”形密封圈进行重新装配。
泵拆装顺序：
A、拆下电动机或脱出联轴器。
B、拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
C、折下叶轮螺母，拉出叶轮，检查叶轮和后密封环的径向间隙。
D、松出机械密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“○”形密封圈（或缓冲垫）的密封情况。
E、旋出联轴器的坚定螺母，拉出联轴器。
F、拆下轴承端盖，拆出泵轴的轴承。
G、安装时以相反顺序进行装配即可。
十、ZX、ZXL系列自吸式离心泵--故障及排除方法
|
故障 |
产生原因 |
排除方法 |
|
水泵不出水 |
1、泵壳内未加储液或储液不足 |
1、加足储液 |
|
杂音和振动较大 |
1、底脚不稳 |
1、加固 |
|
出水量不足 |
1、叶轮流道与吸入管被堵塞 |
1、排除堵塞物 |
|
轴功率消耗过大 |
1、流量过大 |
1、升高出口压力 |
丰泉水泵订货说明以及后期维护说明
小贴士1：订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择最合适的产品。
小贴士2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易
损件（机械密封、叶轮、轴承、轴套等），机组大修期一般为一年。
小贴士3：泵每运行500小时应对轴承进行加油。
小贴士4：此泵因采用柔性轴，稳定性及寿命均不如DL型多级泵，推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5：90KW以上大功率水泵，因稳定性关系，不推荐使用立式单级泵。
小贴士6：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命
小贴士7：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明
小贴士8：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
