详细信息
FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,该自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB氟塑料自吸泵产品特点
FZB系列氟塑料自吸泵最突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的最佳选择。
该自吸泵采用目前最为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。

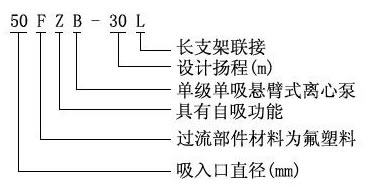

FZB氟塑料自吸泵型号意义:
FZB氟塑料自吸泵技术参数
流量:1.5~60m3/h;
扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。
FZB氟塑料自吸泵主要用途
FZB氟塑料自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB氟塑料自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。

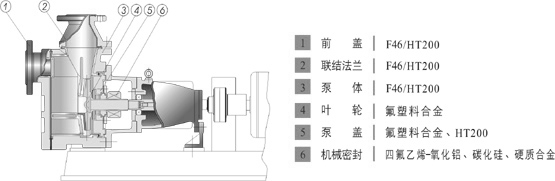

FZB氟塑料自吸泵结构图
FZB氟塑料自吸泵性能参数
型号 |
流量(m3/h) |
扬程(m) |
进口(mm) |
出口(mmm) |
轴功率(mm) |
电机功率(m) |
转速(r/min) |
汽蚀余量(m) |
效率(%) |
自吸高度(m) |
自吸时间(s) |
40FZB-20L |
8 |
20 |
40 |
40 |
1.6 |
3 |
2900 |
2 |
42 |
3 |
180 |
40FZB-32L |
8 |
32 |
40 |
40 |
1.95 |
4 |
2900 |
2 |
48 |
3 |
150 |
50FZB-20L |
12 |
20 |
50 |
50 |
1.9 |
3 |
2900 |
2.5 |
42 |
3 |
180 |
50FZB-30L |
12 |
30 |
50 |
50 |
2.4 |
4 |
2900 |
2.5 |
52 |
3 |
150 |
65FZB-32L |
25 |
32 |
65 |
50 |
4.1 |
7.5 |
2900 |
3 |
55 |
3.5 |
200 |
80FZB-30L |
50 |
30 |
80 |
65 |
7.8 |
11 |
2900 |
3.5 |
58 |
4 |
150 |

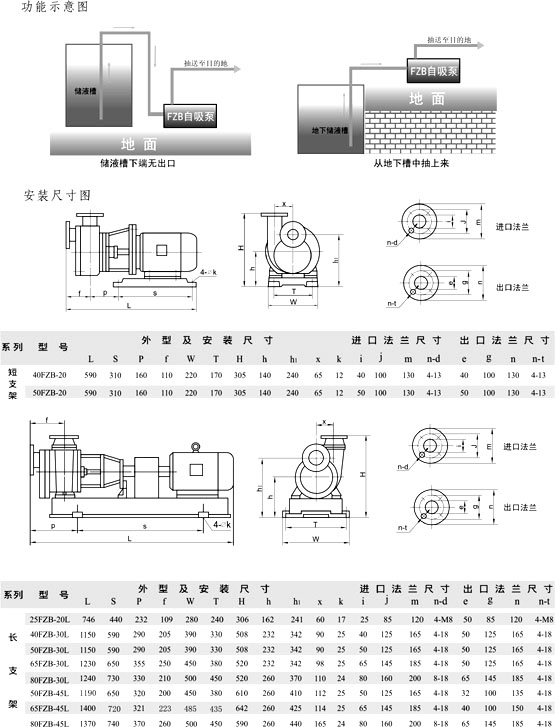

FZB氟塑料自吸泵安装示意图及安装尺寸
FZB氟塑料自吸泵使用注意事项
安装
1.泵经长途运输到达使用现场,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。
2.安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,泵进口应设滤网,防止大块杂质进入泵内,保证泵能正常运转,安装时尽可能的减少进口管路长路(这样会减少进口管路空气,从而减少自吸时间,增加工作效率)。
3.进水管的连接螺栓一定要均力拧紧,密封一定要严密,绝对不能漏气,尽量使用软质的法兰密封垫(如氟橡胶),否则会严重影响泵的自吸性能。
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
