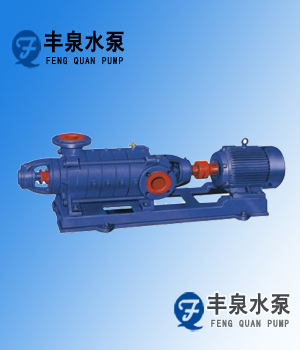

D型卧式多级离心泵--产品简介
一、D型卧式多级泵产品概述
D型卧式多级离心泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。卧式多级泵也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
二、D型卧式多级泵型号意义:
D(DG) 46 - 50×12
D(DG)– 分段式锅炉给水离心泵
46 – 设计流量(m3/h)
50 – 单级扬程(m)
12 – 级数
三、D型卧式多级泵适用范围:
该多级泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
四、卧式多级泵产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
五、D型卧式多级泵技术参数:
流量:6.3-300m3/h;扬程:13-650m;功率:2.2-400KW;转速:1450-2950r/min;口径:φ50-φ200;温度范围:≤105℃;工作压力:≤3.0Mpa。
D型卧式多级离心泵--性能参数
型号 |
级数 |
流量(Q) |
扬程(m) |
转速(r/min) |
功率 |
效率л(%) |
||
m3/h |
l/s |
轴功率 |
电机功率 |
|||||
50D8 |
2 |
18 |
5 |
19 |
2950 |
1.5 |
2.2 |
62 |
3 |
18 |
5 |
28.5 |
2950 |
2.25 |
3 |
62 |
|
4 |
18 |
5 |
38 |
2950 |
3 |
4 |
62 |
|
5 |
18 |
5 |
47.5 |
2950 |
3.75 |
5.5 |
62 |
|
6 |
18 |
5 |
57 |
2950 |
4.5 |
5.5 |
62 |
|
7 |
18 |
5 |
66.5 |
2950 |
5.25 |
7.5 |
62 |
|
8 |
18 |
5 |
76 |
2950 |
6 |
7.5 |
62 |
|
9 |
18 |
5 |
85.5 |
2950 |
6.75 |
7.5 |
62 |
|
10 |
18 |
5 |
95 |
2950 |
7.5 |
11 |
62 |
|
11 |
18 |
5 |
104.5 |
2950 |
8.25 |
11 |
62 |
|
12 |
18 |
5 |
114 |
2950 |
9 |
11 |
62 |
|
80D12 |
2 |
32.4 |
9 |
22.7 |
2950 |
2.68 |
3 |
75 |
3 |
32.4 |
9 |
34.05 |
2950 |
4.02 |
5.5 |
75 |
|
4 |
32.4 |
9 |
45.4 |
2950 |
5.36 |
7.5 |
75 |
|
5 |
32.4 |
9 |
56.75 |
2950 |
6.7 |
7.5 |
75 |
|
6 |
32.4 |
9 |
68.1 |
2950 |
8.04 |
11 |
75 |
|
7 |
32.4 |
9 |
79.45 |
2950 |
9.38 |
11 |
75 |
|
8 |
32.4 |
9 |
90.8 |
2950 |
10.72 |
15 |
75 |
|
9 |
32.4 |
9 |
102.15 |
2950 |
11.06 |
15 |
75 |
|
10 |
32.4 |
9 |
113.5 |
2950 |
13.4 |
15 |
75 |
|
11 |
32.4 |
9 |
124.85 |
2950 |
14.74 |
18.5 |
75 |
|
12 |
32.4 |
9 |
136.2 |
2950 |
16.08 |
18.5 |
75 |
|
100D16 |
2 |
54 |
15 |
35.2 |
2950 |
7.2 |
11 |
71.5 |
3 |
54 |
15 |
52.8 |
2950 |
10.8 |
15 |
71.5 |
|
4 |
54 |
15 |
70.4 |
2950 |
14.4 |
18.5 |
71.5 |
|
5 |
54 |
15 |
88 |
2950 |
18 |
22 |
71.5 |
|
6 |
54 |
15 |
105.6 |
2950 |
21.6 |
30 |
71.5 |
|
7 |
54 |
15 |
123.2 |
2950 |
25.2 |
30 |
71.5 |
|
8 |
54 |
15 |
140.8 |
2950 |
28.8 |
37 |
71.5 |
|
9 |
54 |
15 |
158.4 |
2950 |
32.4 |
37 |
71.5 |
|
10 |
54 |
15 |
176 |
2950 |
36 |
45 |
71.5 |
|
11 |
54 |
15 |
198.6 |
2950 |
39.6 |
55 |
71.5 |
|
12 |
54 |
15 |
211.2 |
2950 |
43.2 |
55 |
71.5 |
|
125D25 |
2 |
108 |
30 |
40 |
2950 |
15.6 |
18.5 |
76 |
3 |
108 |
30 |
60 |
2950 |
23.4 |
30 |
76 |
|
4 |
108 |
30 |
80 |
2950 |
31.2 |
37 |
76 |
|
5 |
108 |
30 |
100 |
2950 |
39 |
45 |
76 |
|
6 |
108 |
30 |
120 |
2950 |
46.8 |
55 |
76 |
|
7 |
108 |
30 |
140 |
2950 |
54.6 |
75 |
76 |
|
8 |
108 |
30 |
160 |
2950 |
62.4 |
75 |
76 |
|
9 |
108 |
30 |
180 |
2950 |
70.3 |
90 |
76 |
|
10 |
108 |
30 |
200 |
2950 |
78 |
90 |
76 |
故障原因及排除方法
故障现象 |
可能产生的原因 |
排除方法 |
||
1、水泵不吸水,压力表及真空表的指针剧烈跳动 |
|
|
||
2、水泵不吸水,真空表示高度真空。 |
|
|
||
3、压力表有压力,然而水泵仍不出水。 |
|
|
||
4、流量低于设计要求 |
|
|
||
5、水泵消耗的功率过大 |
|
|
||
6、水泵内部声音反常水泵不上水。 |
|
|
||
7、水泵震动 |
|
|
||
8、轴承过热 |
|
|
水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
