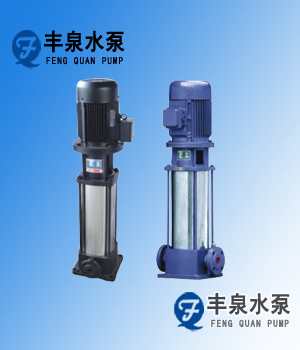

GDL多级管道离心泵--产品简介
GDL多级管道离心泵具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点,是理想的更新换代产品。水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
GDL多级管道离心泵--型号意义
GDL多级管道离心泵--产品特点
1、水力模型先进:效率高,性能范围广。
2、安装、维修方便:管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向,安装维修极为方便。
3、外形美观:采用优质不锈钢外套,外形美观。
4、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
5、独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。
6、立式结构,占地面积小。
GDL多级管道离心泵--使用条件
1、本型多级泵可输送清水或物理化学性质类似于清水的液体。液体温度-15οC~+120οC。
2、工作压力:最大工作压力<2.5MPa,即系统压力=入口压力+闭阀工作时的压力<2.5MPa
3、周围环境的温度应低于40οC,相对湿度不超过95%。
4、输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊的材料满足使用要求。

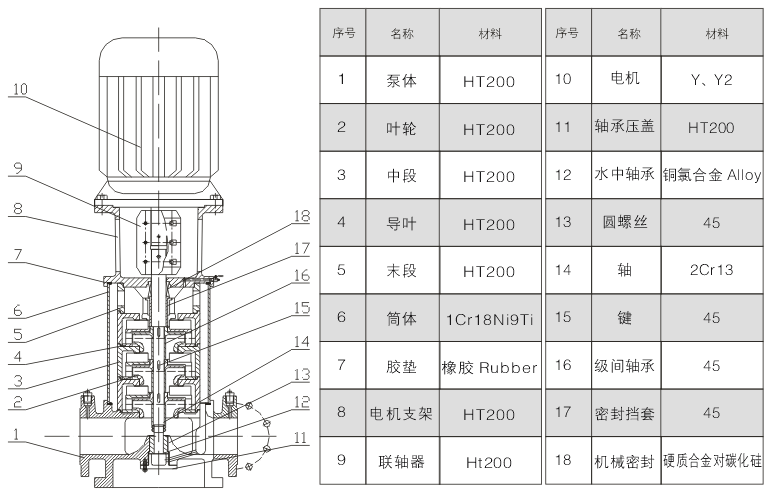

GDL多级管道离心泵结构图
GDL多级管道离心泵--性能参数
型号 |
流量m3/h |
扬程m |
吸程m |
电机功率kw |
25GDL2-12×3 |
2 |
36 |
7.5 |
1.1 |
25GDL2-12×4 |
48 |
1.1 |
||
25GDL2-12×5 |
60 |
1.5 |
||
25GDL2-12×6 |
72 |
1.5 |
||
25GDL2-12×7 |
84 |
2.2 |
||
25GDL2-12×8 |
96 |
2.2 |
||
25GDL2-12×9 |
108 |
2.2 |
||
25GDL2-12×10 |
120 |
3 |
||
25GDL2-12×11 |
132 |
3 |
||
25GDL2-12×12 |
144 |
3 |
||
25GDL4-11×3 |
4 |
33 |
1.1 |
|
25GDL4-11×4 |
44 |
1.5 |
||
25GDL4-11×5 |
55 |
2.2 |
||
25GDL4-11×6 |
66 |
2.2 |
||
25GDL4-11×7 |
77 |
3 |
||
25GDL4-11×8 |
88 |
3 |
||
25GDL4-11×9 |
99 |
3 |
||
25GDL4-11×10 |
110 |
4 |
||
25GDL4-11×11 |
121 |
4 |
||
25GDL4-11×12 |
132 |
4 |
||
25GDL4-11×13 |
143 |
4 |
||
40GDL6-12×3 |
6 |
36 |
1.5 |
|
40GDL6-12×4 |
48 |
2.2 |
||
40GDL6-12×5 |
60 |
2.2 |
||
40GDL6-12×6 |
72 |
3 |
||
40GDL6-12×7 |
84 |
3 |
||
40GDL6-12×8 |
96 |
4 |
||
40GDL6-12×9 |
108 |
4 |
||
40GDL6-12×10 |
120 |
4 |
||
40GDL6-12×11 |
132 |
5.5 |
||
40GDL6-12×12 |
144 |
5.5 |
||
50GDL12-15×2 |
12 |
30 |
7 |
2.2 |
50GDL12-15×3 |
45 |
3 |
||
50GDL12-15×4 |
60 |
4 |
||
50GDL12-15×5 |
75 |
5.5 |
||
50GDL12-15×6 |
90 |
5.5 |
||
50GDL12-15×7 |
105 |
7.5 |
||
50GDL12-15×8 |
120 |
75 |
||
50GDL12-15×9 |
135 |
11 |
||
50GDL12-15×10 |
150 |
11 |
||
50GDL18-15×3 |
18 |
45 |
4 |
|
50GDL18-15×4 |
60 |
5.5 |
||
50GDL18-15×5 |
75 |
7.5 |
||
50GDL18-15×6 |
90 |
7.5 |
||
50GDL18-15×7 |
105 |
11 |
||
50GDL18-15×8 |
120 |
11 |
||
50GDL18-15×9 |
135 |
15 |
||
50GDL18-15×10 |
150 |
15 |
||
65GDL24-12×2 |
24 |
24 |
6 |
3 |
65GDL24-12×3 |
36 |
4 |
||
65GDL24-12×4 |
48 |
5.5 |
||
65GDL24-12×5 |
60 |
7.5 |
||
65GDL24-12×6 |
72 |
7.5 |
||
6S5GDL24-12×7 |
84 |
11 |
||
65GDL24-12×8 |
96 |
11 |
||
65GDL24-12×9 |
108 |
15 |
||
65GDL24-12×10 |
120 |
15 |
||
80GDL36-12×2 |
36 |
24 |
5.5 |
4 |
80GDL36-12×3 |
36 |
5.5 |
||
80GDL36-12×4 |
48 |
7.5 |
||
80GDL36-12×5 |
60 |
11 |
||
80GDL36-12×6 |
72 |
11 |
||
80GDL36-12×7 |
84 |
15 |
||
80GDL36-12×8 |
96 |
15 |
||
80GDL36-12×9 |
108 |
18.5 |
||
80GDL36-12×10 |
120 |
18.5 |
||
80GDL54-14×2 |
54 |
28 |
5 |
7.5 |
80GDL54-14×3 |
42 |
11 |
||
80GDL54-14×4 |
56 |
15 |
||
80GDL54-14×5 |
70 |
18.5 |
||
80GDL54-14×6 |
84 |
18.5 |
||
80GDL54-14×7 |
98 |
22 |
||
100GDL72-14×2 |
72 |
28 |
4.5 |
11 |
100GDL72-14×3 |
42 |
15 |
||
100GDL72-14×4 |
56 |
18.5 |
||
100GDL72-14×5 |
70 |
22 |
||
100GDL72-14×6 |
84 |
30 |
||
100GDL72-14×7 |
98 |
30 |
水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
