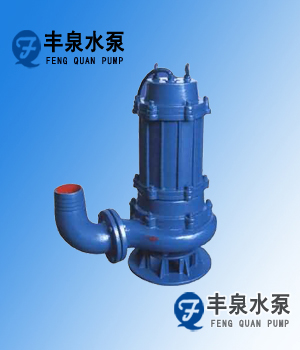

WQ型无堵塞潜水排污泵性能及优点
大流道抗堵塞水力部件设计,设置油室密封监视系统,全自动安全保护控制柜,对泵的运转进行监控。QW(WQ)型无堵塞潜水排污泵是本司在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点,在排送固体颗粒和长纤维垃圾方面,具有独特效果。 该系列排污泵水力性能先进、成熟,产品经性能测试,各项指标均符合有关设计要求。
1、 采用独特的单片或双片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、 机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3、 整体结构紧凑、体积小、噪音小、节能效果显著,检修方便、无需建泵房,潜入水中即可工作,大大减少工程造价。
4、 该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5、 可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6、 浮球开关可根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、 WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8、 能够在全扬程内使用,而保证电机不会过载。
9、 有两种不同的安装方式,固定式自动耦合安装系统,移动自由安装。
QW(WQ)型潜水排污泵应用范围
适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送颗粒的污水污物。
QW(WQ)型潜水排污泵型号意义:
100 QW(WQ) 100-15-7.5 PB
100 – 出口直径 (mm)
WQ(QW)– 潜水排污泵
100 – 额定流量 (m3/h)
15 – 额定扬程 (m)
7.5 – 电机额定功率 (Kw)
P – 不锈钢
B – 防爆
QW(WQ)型潜水排污泵技术参数
流量:5-2000m3/h 扬程:5-50m 转速:580-2900r/min 口径:φ25-φ400
温度范围:-15~+60℃
工作压力:≤1.0Mpa

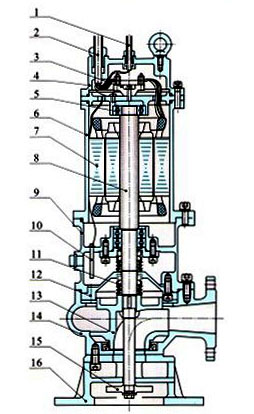

QW(WQ)型潜水排污泵结构图
1 |
信号线 |
2 |
电机接线 |
3 |
接线盒 |
4 |
电机盖 |
5 |
轴承 |
6 |
电机壳 |
7 |
定子 |
8 |
转子(轴) |
9 |
油室 |
10 |
油水探头 |
11 |
机械密封 |
12 |
后盖板 |
13 |
叶轮 |
14 |
泵体 |
15 |
搅拌轮 |
16 |
底盘 |

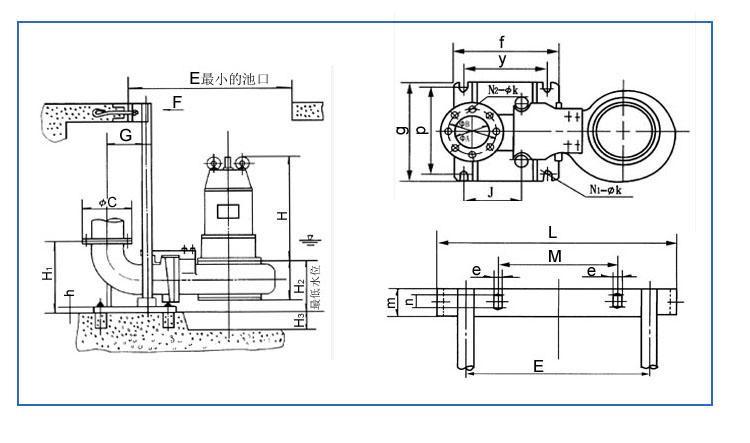

QW(WQ)型潜水排污泵装尺寸图
QW(WQ)型潜水排污泵性能参数
|
|
|
|
|
|
|
|
|
|
序 号 |
型 号 |
口 径(mm) |
流 量 |
扬 程 |
转 速(r/min) |
功 率 |
效 率 |
水泵电器控制器 |
自动耦合器配WQ |
1 |
25QW8-22-1.1 |
25 |
8 |
22 |
2825 |
1.1 |
38.1 |
QZD-1.1 |
/ |
2 |
32QW12-15-1.1 |
32 |
12 |
15 |
2825 |
1.1 |
40 |
QZD-1.1 |
/ |
3 |
40QW15-15-1.5 |
40 |
15 |
15 |
2840 |
1.5 |
45.1 |
QZD-1.5 |
40 |
4 |
40QW15-30-2.2 |
40 |
15 |
30 |
2840 |
2.2 |
18 |
QZD-2.2 |
40 |
5 |
50QW20-7-0.75 |
50 |
20 |
7 |
1390 |
0.75 |
54 |
QZD-0.75 |
40 |
6 |
50QW10-10-0.75 |
50 |
10 |
10 |
1390 |
0.75 |
56 |
QZD-0.75 |
50 |
7 |
50QW20-15-1.5 |
50 |
20 |
15 |
2840 |
1.5 |
55 |
QZD-1.5 |
50 |
8 |
50QW15-25-2.2 |
50 |
15 |
25 |
2840 |
2.2 |
56 |
QZD-2.2 |
50 |
9 |
50QW18-30-3 |
50 |
18 |
30 |
2880 |
3.0 |
58 |
QZD-3.0 |
50 |
10 |
50QW25-32-5.5 |
50 |
25 |
32 |
2900 |
5.5 |
53 |
QZD-5.5 |
50 |
11 |
50QW20-40-7.5 |
50 |
20 |
40 |
2900 |
7.5 |
55 |
QZD-7.5 |
50 |
12 |
65QW25-15-2.2 |
65 |
25 |
15 |
2840 |
2.2 |
52 |
QZD-2.2 |
50 |
13 |
65QW37-13-3 |
65 |
37 |
13 |
2880 |
3.0 |
55 |
QZD-3.0 |
65 |
14 |
65QW25-30-4 |
65 |
25 |
30 |
2890 |
4.0 |
58 |
QZD-4.0 |
65 |
15 |
65QW30-40-7.5 |
65 |
30 |
40 |
2900 |
7.5 |
56 |
QZD-7.5 |
65 |
16 |
65QW35-50-11 |
65 |
35 |
50 |
2930 |
11 |
60 |
QZD-11 |
65 |
17 |
65QW35-60-15 |
65 |
35 |
60 |
2930 |
15 |
63 |
QZD-15 |
65 |
18 |
80QW40-7-2.2 |
80 |
40 |
7 |
1420 |
2.2 |
52 |
QZD-2.2 |
65 |
19 |
80QW43-13-3 |
80 |
43 |
13 |
2880 |
3.0 |
50 |
QZD-3.0 |
80 |
20 |
80QW40-15-4 |
80 |
40 |
15 |
2890 |
4.0 |
57 |
QZD-4.0 |
80 |
21 |
80QW65-25-7.5 |
80 |
65 |
25 |
2900 |
7.5 |
56 |
QZD-7.5 |
80 |
22 |
100QW80-10-4 |
100 |
80 |
10 |
1440 |
4.0 |
62 |
QZD-4.0 |
80 |
23 |
100QW110-10-5.5 |
100 |
110 |
10 |
1440 |
5.5 |
66 |
QZD-5.5 |
100 |
24 |
100QW100-15-7.5 |
100 |
100 |
15 |
1440 |
7.5 |
67 |
QZD-7.5 |
100 |
25 |
100QW85-20-7.5 |
100 |
85 |
20 |
1400 |
7.5 |
68 |
QZD-7.5 |
100 |
26 |
100QW100-25-11 |
100 |
100 |
25 |
1460 |
11 |
65 |
JJ1-11 |
100 |
27 |
100QW100-30-15 |
100 |
100 |
30 |
1470 |
15 |
66 |
JJ1-26 |
100 |
28 |
100QW100-35-18.5 |
100 |
100 |
35 |
1460 |
18.5 |
65 |
JJ1-18.5 |
100 |
29 |
125QW130-15-11 |
125 |
130 |
15 |
1460 |
11 |
62 |
JJ1-11 |
100 |
30 |
125QW130-25-15 |
125 |
130 |
20 |
1440 |
15 |
63 |
JJ1-15 |
125 |
31 |
150QW145-6-7.5 |
150 |
145 |
6 |
1470 |
7.5 |
63 |
QZD7.5 |
125 |
32 |
150QW180-15-15 |
150 |
180 |
15 |
1470 |
15 |
65 |
JJ1-15 |
150 |
33 |
150QW180-20-18.5 |
150 |
180 |
20 |
1470 |
18.5 |
75 |
JJ1-18.5 |
150 |
34 |
150QW180-25-22 |
150 |
180 |
25 |
1470 |
22 |
76 |
JJ1-22 |
150 |
35 |
150QW130-30-22 |
150 |
130 |
30 |
1470 |
22 |
75 |
JJ1-22 |
150 |
36 |
150QW180-30-30 |
150 |
180 |
30 |
970 |
30 |
73 |
JJ1-30 |
150 |
37 |
150QW200-30-37 |
150 |
200 |
30 |
970 |
37 |
70 |
JJ1-37 |
150 |
38 |
200QW300-7-11 |
200 |
300 |
7 |
1470 |
11 |
73 |
JJ1-11 |
150 |
39 |
200QW250-11-15 |
200 |
250 |
11 |
1470 |
15 |
74 |
JJ1-15 |
200 |
40 |
200QW400-10-22 |
200 |
400 |
10 |
1470 |
22 |
76 |
JJ1-22 |
200 |
41 |
200QW400-13-30 |
200 |
400 |
13 |
1470 |
30 |
73 |
JJ1-30 |
200 |
42 |
200QW250-11-15 |
200 |
250 |
15 |
1470 |
18.5 |
72 |
JJ1-18.5 |
200 |
43 |
200QW300-15-22 |
200 |
300 |
15 |
1470 |
22 |
73 |
JJ1-22 |
200 |
44 |
200QW250-22-30 |
200 |
250 |
22 |
1470 |
30 |
71 |
JJ1-30 |
200 |
45 |
200QW350-25-37 |
200 |
350 |
25 |
1470 |
37 |
75 |
JJ1-37 |
200 |
46 |
200QW400-30-55 |
200 |
400 |
30 |
1480 |
55 |
70 |
JJ1-55 |
200 |
47 |
250QW600-9-30 |
250 |
600 |
9 |
980 |
30 |
74 |
JJ1-30 |
250 |
48 |
250QW600-12-37 |
250 |
600 |
12 |
1480 |
37 |
78 |
JJ1-37 |
250 |
49 |
250QW600-15-45 |
250 |
600 |
15 |
1480 |
45 |
75 |
JJ1-45 |
250 |
50 |
250QW600-20-55 |
250 |
600 |
20 |
1480 |
55 |
73 |
JJ1-55 |
250 |
51 |
250QW600-25-75 |
250 |
600 |
25 |
1480 |
75 |
73 |
JJ1-75 |
250 |
52 |
300QW800-12-45 |
300 |
800 |
12 |
1480 |
45 |
76 |
JJ1-45 |
300 |
53 |
300QW500-15-45 |
300 |
500 |
15 |
980 |
45 |
70 |
JJ1-45 |
300 |
54 |
300QW800-15-55 |
300 |
800 |
15 |
980 |
55 |
73 |
JJ1-55 |
300 |
55 |
300QW600-20-55 |
300 |
600 |
20 |
980 |
55 |
75 |
JJ1-55 |
300 |
56 |
300QW800-20-75 |
300 |
800 |
20 |
980 |
75 |
78 |
JJ1-75 |
300 |
57 |
300QW950-20-90 |
300 |
950 |
20 |
980 |
90 |
80 |
JJ1-90 |
300 |
58 |
300QW1000-25-110 |
300 |
1000 |
25 |
980 |
110 |
82 |
JJ1-110 |
300 |
59 |
300QW1100-10-55 |
300 |
1100 |
10 |
980 |
55 |
84.5 |
JJ1-55 |
300 |
60 |
350QW1500-15-90 |
350 |
1500 |
15 |
980 |
90 |
83.1 |
JJ1-90 |
350 |
61 |
350QW1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
83.2 |
JJ1-90 |
350 |
62 |
350QW1100-28-132 |
350 |
1100 |
28 |
740 |
132 |
78.5 |
JJ1-132 |
350 |
63 |
350QW1000-36-160 |
350 |
1000 |
36 |
740 |
160 |
82.1 |
JJ1-160 |
350 |
64 |
400QW1500-10-75 |
400 |
1500 |
10 |
980 |
75 |
82.1 |
JJ1-75 |
400 |
65 |
400QW2000-15-132 |
400 |
2000 |
15 |
740 |
132 |
82.5 |
JJ1-132 |
400 |
66 |
400QW1700-22-160 |
400 |
1700 |
22 |
740 |
160 |
82.1 |
JJ1-160 |
400 |
67 |
400QW1500-26-160 |
400 |
1500 |
26 |
740 |
160 |
83.5 |
JJ1-160 |
400 |
68 |
400QW1700-30-200 |
400 |
1700 |
30 |
740 |
200 |
83.5 |
JJ1-200 |
400 |
69 |
400QW1800-32-250 |
400 |
1800 |
32 |
740 |
250 |
82.1 |
JJ1-200 |
400 |
70 |
400QW1760-7.5-55 |
400 |
1760 |
7.5 |
580 |
55 |
82.3 |
JJ1-55 |
400 |
71 |
500QW2500-10-110 |
500 |
2500 |
10 |
740 |
110 |
82 |
JJ1-110 |
500 |
72 |
500QW2600-15-160 |
500 |
2600 |
15 |
740 |
160 |
83 |
JJ1-160 |
500 |
73 |
500QW3000-15-220 |
500 |
3000 |
15 |
740 |
220 |
83 |
JJ1-220 |
500 |
74 |
500QW2400-22-220 |
500 |
2400 |
22 |
740 |
220 |
84 |
JJ1-220 |
500 |
75 |
500QW2600-24-250 |
500 |
2600 |
24 |
740 |
250 |
82 |
JJ1-250 |
500 |
76 |
500QW3000-24-280 |
500 |
3000 |
24 |
740 |
280 |
82 |
JJ1-280 |
500 |
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
