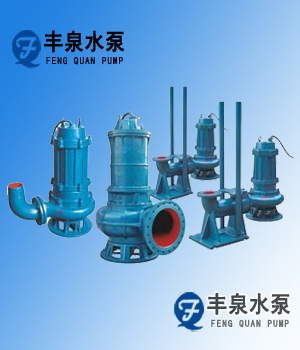

WQ(QW)系列潜水式无堵塞排污泵在引进联邦德国ABS制泵公司先进技术的基础上,在经我公司科研人员的共同努力下,同时广泛征求国内水泵专家的意见,并经过多次改良而研制成功的,经测试各顶性能指标均这到国外同类产国的先进水平。
流量:7~24OOm3/h,扬程:7~60m等,根据使用介质,安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

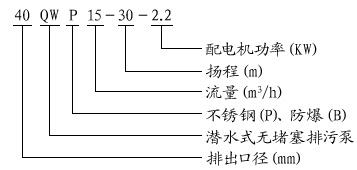

WQ无堵塞潜水排污泵型号意义
QW、WQ潜水式排污泵--产品特点
1.采用独特的单片或双叶片时轮结构,大大提高了活物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒
2.机械密封采用新型硬质耐腐的软化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声低、节能效果显著,检修方便,无需建泵房,灌入水中即可工作,大大减少工程造价
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7.WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8.能够在全扬程内使用,而保证电机不会过载。
9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
【WQ型潜水排污泵主要用途】
WQ型潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。
我厂WQ型潜水排污泵与JYWQ自动搅匀排污泵的区别:WQ型潜水排污泵是无堵塞排污泵的意思,JYWQ自动搅匀排污泵是带有自动将污水搅拌均匀再抽吸,这样保证介质密度均匀,不易堵塞。
移动式潜水排污泵技术参数:
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
A |
B |
C |
D |
H |
自动耦合器 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|||||||
25-7-8-0.55 |
25 |
7 |
8 |
2900 |
0.55 |
45 |
120 |
360 |
225 |
210 |
540 |
|
25-8-22-1.1 |
25 |
8 |
22 |
2900 |
1.1 |
45 |
120 |
360 |
225 |
210 |
540 |
|
32-8-12-0.75 |
32 |
8 |
12 |
2900 |
0.75 |
48 |
120 |
360 |
225 |
210 |
540 |
|
32-12-15-1.1 |
32 |
12 |
15 |
2900 |
1.1 |
45 |
120 |
360 |
225 |
210 |
540 |
|
40-15-15-1.5 |
40 |
15 |
15 |
2900 |
1.5 |
48 |
120 |
360 |
225 |
210 |
540 |
|
40-15-30-2.2 |
40 |
15 |
30 |
2900 |
2.2 |
54 |
120 |
360 |
225 |
210 |
540 |
|
50-20-7-0.75 |
50 |
20 |
7 |
2900 |
0.75 |
51 |
145 |
440 |
275 |
185 |
520 |
GAK-50 |
50-10-10-0.75 |
50 |
10 |
10 |
2900 |
0.75 |
52 |
120 |
250 |
230 |
185 |
520 |
GAK-50 |
50-20-15-1.5 |
50 |
20 |
15 |
290 |
1.5 |
53 |
120 |
250 |
230 |
210 |
564 |
GAK-50 |
50-15-25-2.2 |
50 |
15 |
25 |
2900 |
2.2 |
54 |
145 |
410 |
245 |
205 |
550 |
GAK-50 |
50-18-30-3 |
50 |
18 |
30 |
2900 |
3 |
55 |
155 |
420 |
250 |
260 |
660 |
GAK-50 |
50-40-15-4 |
50 |
40 |
15 |
2900 |
4 |
55 |
140 |
457 |
264 |
310 |
730 |
GAK-50 |
50-25-32-5.5 |
50 |
25 |
32 |
2900 |
5.5 |
55 |
165 |
480 |
285 |
310 |
770 |
GAK-50 |
50-20-40-7.5 |
50 |
50 |
20 |
2900 |
7.5 |
58 |
175 |
480 |
285 |
310 |
770 |
GAK-50 |
65-25-15-2.2 |
65 |
25 |
15 |
2900 |
2.2 |
50 |
145 |
450 |
280 |
205 |
570 |
GAK-65 |
65-37-13-3 |
65 |
37 |
13 |
2900 |
3 |
57 |
165 |
475 |
305 |
260 |
652 |
GAK-65 |
65-25-30-4 |
65 |
25 |
30 |
2900 |
4 |
61 |
170 |
505 |
300 |
325 |
710 |
GAK-65 |
65-30-40-7.5 |
65 |
30 |
40 |
2900 |
7.5 |
56 |
|
|
|
|
|
GAK-65 |
65-35-50-11 |
65 |
35 |
50 |
2900 |
11 |
45 |
165 |
460 |
300 |
350 |
920 |
GAK-65 |
65-35-60-15 |
65 |
35 |
60 |
2900 |
15 |
65 |
165 |
460 |
300 |
350 |
920 |
GAK-65 |
80-60-13-5.5 |
80 |
60 |
13 |
2900 |
5.5 |
67 |
165 |
565 |
330 |
325 |
775 |
GAK-80 |
80-40-7-2.2 |
80 |
40 |
7 |
1450 |
2.2 |
59 |
165 |
510 |
330 |
260 |
640 |
GAK-80 |
80-43-13-3 |
80 |
43 |
13 |
2900 |
3 |
70 |
165 |
540 |
330 |
325 |
652 |
GAK-80 |
80-40-15-4 |
80 |
40 |
15 |
2900 |
4 |
61 |
180 |
565 |
330 |
325 |
775 |
GAK-80 |
80-65-25-7.5 |
80 |
65 |
25 |
2900 |
7.5 |
63 |
180 |
656 |
330 |
325 |
775 |
GAK-80 |
100-80-10-4 |
100 |
100 |
10 |
1450 |
4 |
65 |
220 |
700 |
430 |
420 |
800 |
GAK-100 |
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
A |
B |
C |
D |
H |
自动耦合器 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|||||||
100-100-15-7.5 |
100 |
100 |
15 |
1450 |
7.5 |
68 |
225 |
690 |
420 |
420 |
825 |
GAK-100 |
100-80-20-7.5 |
100 |
80 |
20 |
1450 |
7.5 |
65 |
225 |
690 |
420 |
420 |
825 |
GAK-100 |
100-100-25-11 |
100 |
100 |
25 |
1450 |
11 |
70 |
225 |
690 |
450 |
520 |
940 |
GAK-100 |
100-100-30-15 |
100 |
100 |
30 |
1450 |
15 |
65 |
|
|
|
|
|
GAK-100 |
100-100-35-18.5 |
100 |
100 |
35 |
1450 |
18.5 |
68 |
225 |
680 |
410 |
420 |
970 |
GAK-100 |
125-130-15-11 |
125 |
130 |
15 |
1450 |
11 |
72 |
|
|
|
|
|
GAK-125 |
125-130-20-15 |
125 |
130 |
20 |
1450 |
15 |
75 |
|
|
|
|
|
GAK-125 |
150-145-9-7.5 |
150 |
145 |
9 |
1450 |
7.5 |
76 |
225 |
800 |
510 |
420 |
795 |
GAK-150 |
150-180-15-15 |
150 |
180 |
15 |
1450 |
15 |
69 |
275 |
950 |
610 |
520 |
1060 |
GAK-150 |
150-180-20-18.5 |
150 |
180 |
20 |
1450 |
18.5 |
72 |
250 |
925 |
858 |
520 |
1060 |
GAK-150 |
150-180-25-22 |
150 |
180 |
25 |
1450 |
22 |
78 |
260 |
925 |
585 |
520 |
1060 |
GAK-150 |
150-130-30-22 |
150 |
130 |
30 |
1450 |
22 |
78 |
260 |
925 |
585 |
520 |
1060 |
GAK-150 |
150-180-30-30 |
150 |
180 |
30 |
1450 |
30 |
78 |
|
|
|
|
|
GAK-150 |
150-200-30-37 |
150 |
200 |
30 |
1450 |
37 |
73 |
275 |
1025 |
650 |
520 |
1320 |
GAK-150 |
200-300-7-11 |
200 |
300 |
7 |
980 |
11 |
66 |
290 |
990 |
610 |
520 |
1150 |
GAK-200 |
200-250-11-15 |
200 |
250 |
11 |
1450 |
15 |
64 |
270 |
970 |
600 |
520 |
1120 |
GAK-200 |
200-250-15-18.5 |
200 |
250 |
15 |
1450 |
18.5 |
73 |
290 |
1130 |
715 |
520 |
1130 |
GAK-200 |
200-400-10-22 |
200 |
400 |
10 |
1450 |
22 |
75 |
275 |
1120 |
710 |
520 |
1130 |
GAK-200 |
200-400-13-30 |
200 |
400 |
13 |
14501 |
30 |
76 |
275 |
1120 |
710 |
520 |
1320 |
GAK-200 |
200-300-15-22 |
200 |
300 |
15 |
1450 |
22 |
76 |
275 |
1120 |
710 |
520 |
1130 |
GAK-200 |
200-250-22-30 |
200 |
250 |
22 |
1450 |
30 |
71 |
275 |
1120 |
710 |
520 |
1290 |
GAK-200 |
200-350-25-37 |
200 |
350 |
25 |
1450 |
37 |
71 |
325 |
1080 |
680 |
520 |
1370 |
GAK-200 |
200-400-30-45 |
200 |
400 |
30 |
1450 |
45 |
74 |
330 |
1250 |
780 |
520 |
1370 |
GAK-200 |
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
A |
B |
C |
D |
H |
自动耦合器 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|||||||
250-600-9-30 |
250 |
600 |
9 |
980 |
30 |
78 |
440 |
1100 |
700 |
520 |
1660 |
GAK-250 |
250-600-12-37 |
250 |
600 |
12 |
1450 |
37 |
76 |
440 |
1100 |
700 |
520 |
1660 |
GAK-250 |
250-600-15-45 |
250 |
600 |
15 |
1450 |
45 |
73 |
440 |
1100 |
700 |
520 |
1660 |
GAK-250 |
250-600-20-55 |
250 |
600 |
20 |
1450 |
55 |
73 |
440 |
1100 |
700 |
520 |
1700 |
GAK-250 |
250-600-25-75 |
250 |
600 |
25 |
1450 |
75 |
71 |
440 |
1100 |
700 |
520 |
1750 |
GAK-250 |
300-800-12-45 |
300 |
800 |
12 |
980 |
45 |
74 |
470 |
1305 |
850 |
650 |
1845 |
GAK-300 |
300-480-15-45 |
300 |
480 |
15 |
1450 |
45 |
66 |
470 |
1305 |
850 |
650 |
1845 |
GAK-300 |
300-800-15-55 |
300 |
800 |
15 |
1450 |
55 |
73 |
470 |
1305 |
850 |
650 |
2060 |
GAK-300 |
300-600-20-55 |
300 |
600 |
20 |
1450 |
55 |
73 |
470 |
1305 |
850 |
650 |
2060 |
GAK-300 |
300-800-20-75 |
300 |
800 |
20 |
1450 |
75 |
75 |
470 |
1305 |
850 |
650 |
2120 |
GAK-300 |
300-950-20-90 |
300 |
950 |
20 |
1450 |
90 |
76 |
470 |
1305 |
850 |
650 |
2120 |
GAK-300 |
300-1000-25-110 |
300 |
1000 |
25 |
1450 |
110 |
76 |
500 |
1350 |
875 |
650 |
2220 |
GAK-300 |
300-1100-10-55 |
300 |
1100 |
10 |
1450 |
55 |
73 |
|
|
|
|
|
GAK-300 |
350-1500-15-90 |
350 |
1500 |
15 |
740 |
90 |
87 |
630 |
1533 |
1280 |
700 |
2190 |
GAK-350 |
350-1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
85 |
500 |
900 |
500 |
750 |
2190 |
GAK-350 |
350-1100-28-132 |
350 |
1100 |
28 |
980 |
132 |
84 |
700 |
1616 |
1363 |
700 |
2480 |
GAK-350 |
350-1000-36-160 |
350 |
1000 |
36 |
980 |
160 |
84 |
700 |
1666 |
1413 |
700 |
2590 |
GAK-350 |
400-1760-7.5-55 |
400 |
1760 |
7.5 |
980 |
55 |
83 |
|
|
|
|
|
GAK-400 |
400-1500-10-75 |
400 |
1500 |
10 |
980 |
75 |
86 |
600 |
1650 |
1365 |
780 |
2000 |
GAK-400 |
400-2000-13-110 |
400 |
2000 |
13 |
980 |
110 |
84 |
600 |
1650 |
1365 |
780 |
2280 |
GAK-400 |
400-2000-15-132 |
400 |
2000 |
15 |
980 |
132 |
83 |
|
|
|
|
|
GAK-400 |
400-1700-22-160 |
400 |
1700 |
22 |
980 |
160 |
83 |
630 |
1670 |
1380 |
780 |
2600 |
GAK-400 |
400-1500-26-160 |
400 |
1500 |
26 |
980 |
160 |
84 |
630 |
1670 |
1380 |
780 |
2600 |
GAK-400 |
型号 |
口径 |
流量 |
扬程 |
转速 |
功率 |
效率 |
A |
B |
C |
D |
H |
自动耦合器 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|||||||
400-1800-32-250 |
400 |
1800 |
32 |
980 |
250 |
82 |
670 |
1730 |
1440 |
780 |
2850 |
GAK-400 |
500-2500-10-110 |
500 |
2500 |
10 |
740 |
110 |
85 |
900 |
2218 |
1875 |
900 |
2250 |
GAK-500 |
500-2600-15-160 |
500 |
2600 |
15 |
740 |
160 |
84 |
955 |
1968 |
1625 |
900 |
2450 |
GAK-500 |
500-2400-22-220 |
500 |
2400 |
22 |
740 |
220 |
85 |
900 |
2218 |
1875 |
900 |
2520 |
GAK-500 |
500-2650-24-250 |
500 |
2650 |
24 |
740 |
250 |
85 |
1017 |
2198 |
2395 |
900 |
3000 |
GAK-500 |

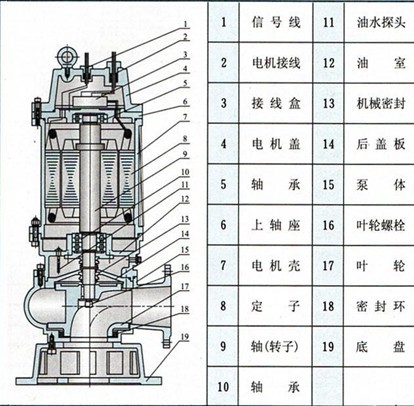

1.泵体、叶轮:采用CAD技术参照最新水力模型进行反复修改、计算、设计、使泵体和叶轮得到最佳匹配、使流道最宽阔、污物通过性最好、叶轮经严格平衡测试,从而振动减至最低,并最大限度地延长轴承和机械密封的使用寿命。
2.电机:专用设计制造的潜水电机、电机定子绕组为F级绝缘,绝缘材料的极限工作温度130℃,且绕组上接有过热保护元件,通过电控柜对电机进行保护。
3.电机的冷却:电机功率在18.5kw以上时,泵内可装置电机冷却系统对电机进行冷却,由叶轮压出的液体有一小部分流入定子室外围进行冷却,能保证水泵在最低水位工作时电机的正常冷却。
4.机械密封:采用名优厂家的机械密封,选用磨擦系数很低而且耐磨的磨擦副材料、橡胶件为耐油的丁腈橡胶,金属件为不锈钢,正常使用条件下,可无故障运行8000小时以上。
5.轴承:上部的轴承是深沟球轴承、用于承受径向作用力,下部的轴承用于承受径向力和轴向力。选用角接触球轴承能充分满足消除轴向力的效果。轴承选用进口或国产名牌优质轴承、使得轴承在泵的可用期内不会损坏。
6.电缆电机的密封:电缆选用耐污水的重型橡胶套软电缆,其机械强度和耐油污优越、电缆导线截面积和载流能力是按环境温度40℃(而不是象通常那样按25℃)。长期连续工作的条件选定的,因而在通常的条件下,电缆的载流能力有足够的裕度、寿命更长。电缆压盖压紧电缆密封圈,使电缆进行固定,防止拉脱,电缆采用颜色标志加数码标志,使电缆的识别和连接更加容易,电机接线腔内和电控柜没有接地标志和接地紧固件、电缆严格接地,安全可靠。装配过程中,对每台泵的O形圈,电缆密封和机械密封,都要进行严格的密封检测试验,保证电机腔包括接线腔实现可靠的密封。
7.油室:油室内的机油除了润滑机械密封外,还可将轴承的热量带走,油室还具有附上液体渗透的附加安全功能,油室内可装漏水探头,当泵侧机械密封渗漏到油室的水达到一定浓度时,漏水探头通过电控柜报警停泵,提醒操作人员换油或维修机械密封。
8.各种保护装置的说明:过热保护元件─过热保护元件是由温度控制动作的电器,嵌装于电机定子绕组内,在不正常运行状况下,当绕组温度达到过热保护元件的设定值时,过热保护元件通过电控柜使过热指示灯亮并自动停止电机。提醒操作人员进行检查,找出电机过热的原因。绕组温度下降后,电机会恢复到可开机状态。
(1)保护装置:7.5KW及以下的泵可设电机绕组过热保护元件和漏水探头;11KW及以上的泵可设电机绕组过热保护元件、浮子开关、漏水探头;保护装置必须与潜污泵专用电控柜相连才能起作用,虽然我公司的潜污泵专用电控柜是作为选购供应的,但为了您的泵能安全可靠运行,特别是为了防止烧毁电机,采用我公司的潜污泵专用电控柜是您明智的选择。用户自备电控柜时,有关电气技术问题特别是保护装置的电气技术问题,请务必与本公司电控柜专业组联系。
(2)漏水探头:漏水探头用作漏水检测,漏水探头一端的两个电极互相绝缘并有一定距离,电极的引线通过电缆接到电控柜,当电机侧机械密封泄漏到油室内的水达到一定程度时,或者电机接线腔稍稍进水,漏水探头的两个电极即寻通,通过电控柜发出报警信号(指示灯亮)并自动切断电机电源,提醒操作人员及时检查机械密封或更换油室内的油,电机接线腔进水时,报警停泵可以防止发生短路,提醒操作人员立即采取检查维修措施。
(3)浮子开关 浮子开关用作检查电机侧机械密封是否失效,电机腔是否进水,浮子开关安装于电机腔下侧,轴承旁边的空腔内,空腔有孔与轴承相通,当电机侧机械密封失效,油室内的油或水通过轴承室进入空腔,或者进入电机腔的水流入空腔。都会将浮子开关的浮子浮起,通过电控柜发出的报警信号(指示灯亮)并使泵自动停止运行,提醒操作人员检修泵。
常见故障分析及其排除方法
故障现象 |
可能产生的原因 |
排除方法 |
||||||||||
流量不足或不出水 |
|
|
||||||||||
不能启动 |
|
|
||||||||||
定子烧坏 |
|
|
||||||||||
电流过大 |
|
|
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
