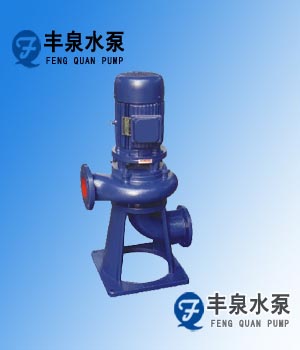

LW型无堵塞直立式排污泵
性能及优点
大流道抗堵塞水力部件设计,无堵塞、任何方向都可安装,干式安装便于维修。
应用范围
适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒的污水污物。
产品特点:
1、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口约50%的固体颗粒。
2、设计合理,配套电机合理,效率高,噪音低,节能效果显著。
3、机械密封采用单端面密封,材质为硬度耐磨耐腐碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
4、泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。
5、占地面积小,无需建泵房,可节省大量基建费用;在电机风叶端加上防护罩,整机可置于室外工作。
型号意义: 技术参数
100 LW 100-15-7.5 流量:5-3000m3/h
100 – 泵排出口公称直径 (mm) 扬程:5-80m
LW – 直立式排污泵 转速:980-2900r/min
100 – 额定流量 (m3/h) 口径:Φ25-Φ500
15 – 额定扬程 (m) 温度范围:-15~+60℃
7.5 – 配用电机额定功率 (Kw) 工作压力:≤1.0Mpa
LW无堵塞立式排污泵结构说明
LW立式排污泵为单吸蜗壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,具有很好的通过能力。该系列泵具有两种结构形式,一是电机与泵直接同轴,二是采用联轴器联接,电机采用标准立式电机。其结构图如下,每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求,进出口安放成0°、90°、180°、270°,便于管路连接,二是进口轴向吸入,便于立式安装。

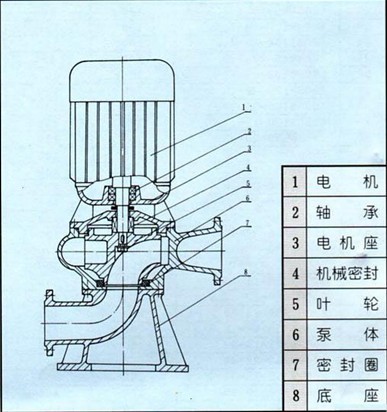

LW立式排污泵结构简图:

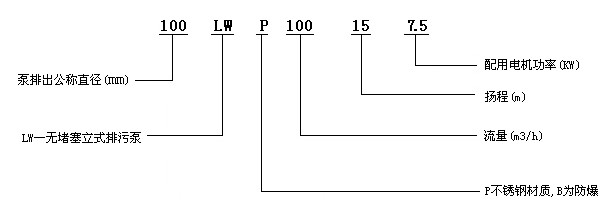

LW立式排污泵型号及意义:
无阻塞直立式排污泵性能参数
型 号 |
口 径 |
流 量 |
扬 程 |
功 率 |
转 速 |
效 率 |
25-8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
32-12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
40-15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
40-15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
50-20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
50-10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
50-20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
50-15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
50-18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
50-25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
50-20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
65-25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
65-37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
65-25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
65-30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
65-35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
65-35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
80-40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
80-43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
80-40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
80-65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
100-80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
100-110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
100-100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
100-85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
100-100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
100-100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
100-100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
125-130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
120-130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
150-145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
150-180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
150-180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
150-180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
150-130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
150-180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
150-200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
200-300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
200-250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
200-400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
200-400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
200-250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
200-300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
200-250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
200-350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
200-400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
250-600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
250-600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
250-600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
250-600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
250-600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
300-800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
300-500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
300-800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
300-600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
300-800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
300-950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
300-1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
350-1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
350-1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
350-1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
350-1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
350-1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
400-1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
400-2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
400-1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
400-1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
400-1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
400-1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
500-2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
500-2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
500-2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
500-2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
